15.1.4　IPv4 PIM-SMの設定

［設定のポイント］
IPv4マルチキャストルーティングを動作させるインタフェースには，IPv4 PIM-SM（sparseモード）の設定をする必要があります。IPv4 PIM-SM（sparseモード）の設定はインタフェースコンフィグレーションモードで行います。例として，インタフェースのIPアドレスを10.3.1.1/24としたPIM-SM構成例を次の図に示します。

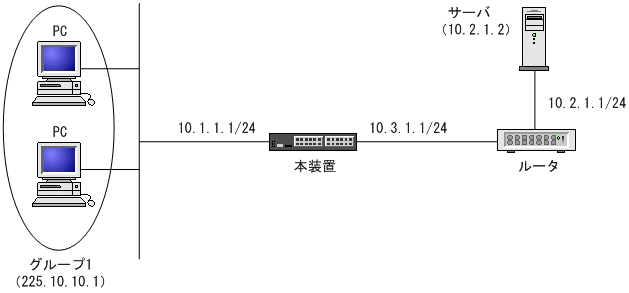

図15-1　PIM-SM構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface vlan 20
    vlanを設定します。
    　
  2. (config-if)# ip address 10.3.1.1 255.255.255.0
    IPアドレスを設定します。
    　
  3. (config-if)# ip pim sparse-mode
    IPv4 PIM-SMとして動作することを指定します。
    　
