4.1.1 レガシーシェーパの概要

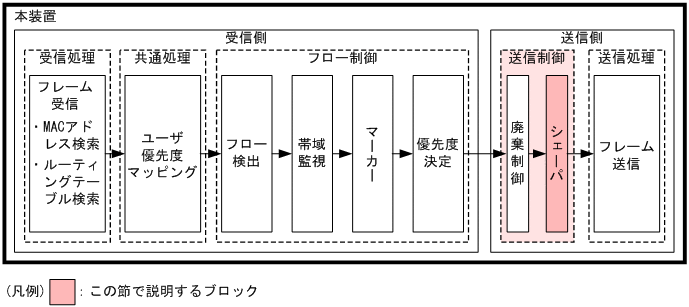

シェーパは,各キューからのフレームの出力順序,および各ポートの出力順序や出力帯域を制御する機能です。この節で説明するシェーパの位置づけを次の図に示します。

図4-1 シェーパの位置づけ

[図データ]

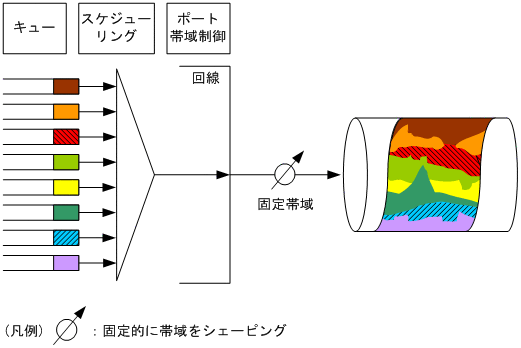

レガシーシェーパは,次の図に示すように,どのキューにあるフレームを次に送信するかを決めるスケジューリングと,イーサネットインタフェースの帯域をシェーピングするポート帯域制御から構成されています。レガシーシェーパの概念を次の図に示します。

図4-2 レガシーシェーパの概念

[図データ]
