3.1　フロー検出解説

フロー検出とは，フレームの一連の流れであるフローをMACヘッダ，IPヘッダ，TCPヘッダ，ICMPヘッダなどの条件に基づいてフレームを検出する機能です。QoSフローリストで設定します。QoSフローリストの詳細は，「3.1.3　QoSフローリスト」を参照してください。

本装置では，イーサネットインタフェースおよびVLANインタフェースに対してQoSフローリストを設定できます。QoSフローリストを設定したイーサネットインタフェース，VLANインタフェースともに，レイヤ2中継およびレイヤ3中継のイーサネットV2形式およびIEEE802.3のSNAP/RFC1042形式フレームをフロー検出できます。

受信側インタフェースでフロー検出を指定した場合，イーサネットインタフェース，VLANインタフェースともに，イーサネットインタフェースで受信した段階でフロー検出します。なお，本装置宛ての受信フレームもフロー検出対象です。

この節で説明するフロー検出の位置づけを次の図に示します。

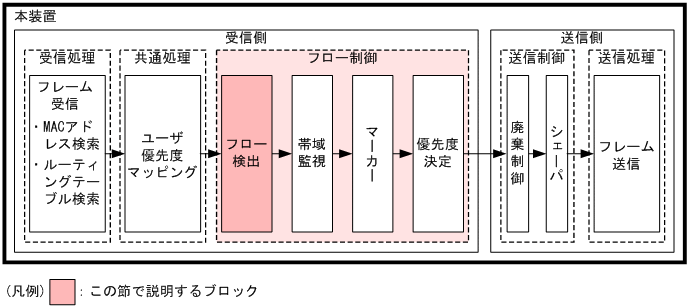

図3-1　フロー検出の位置づけ

[図データ]

＜この節の構成＞
3.1.1　受信側フロー検出モード
3.1.2　フロー検出条件
3.1.3　QoSフローリスト
3.1.4　フロー検出使用時の注意事項
