2.1 QoS制御構造

ネットワークを利用したサービスの多様化に伴い,通信品質を保証しないベストエフォート型のトラフィックに加え,実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって,トラフィック種別に応じた通信品質を提供できます。

本装置のQoS制御は,回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために,QoS制御を使用しネットワーク資源を適切に分配します。

本装置のQoS制御の機能ブロックを次の図に示します。

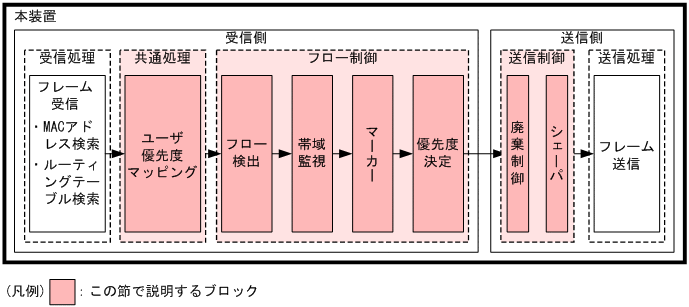

図2-1 本装置のQoS制御の機能ブロック

[図データ]

図に示したQoS制御の各機能ブロックの概要を次の表に示します。

表2-1 QoS制御の各機能ブロックの概要

機能部位 機能概要
受信処理部 フレーム受信 フレームを受信し,MACアドレステーブル検索やルーティングテーブル検索を実施します。
共通処理部 ユーザ優先度マッピング 受信フレームのVLAN Tagのユーザ優先度に従い,優先度を決定します。
フロー制御部 フロー検出 MACヘッダやプロトコル種別,IPアドレス,ポート番号,ICMPヘッダなどの条件に一致するフローを検出します。
帯域監視 フローごとに帯域を監視して,帯域を超えたフローに対してペナルティを与えます。
マーカー IPヘッダ内のDSCPやVLAN Tagのユーザ優先度を書き換える機能です。
優先度決定 フローに対する優先度や,廃棄されやすさを示すキューイング優先度を決定します。
送信制御部 廃棄制御 パケットの優先度とキューの状態に応じて,該当フレームをキューイングするか廃棄するかを制御します。
シェーパ 各キューからのフレームの出力順序および出力帯域を制御します。
送信処理部 フレーム送信 シェーパによって制御されたフレームを送信します。

本装置のQoS制御は,受信フレームの優先度をユーザ優先度マッピング,またはフロー制御によって決定します。ユーザ優先度マッピングは,受信フレームのVLAN Tag内にあるユーザ優先度に基づいて優先度を決定します。ユーザ優先度ではなく,MACアドレスやIPアドレスなどの特定の条件に一致するフレームに対して優先度を決定したい場合は,フロー制御を使用します。

フロー制御による優先度の決定は,ユーザ優先度マッピングよりも優先されます。また,フロー制御は,優先度決定のほかに帯域監視やマーカーも実施することができます。フロー検出で検出したフローに対して,帯域監視,マーカー,優先度決定の各機能は同時に動作することができます。

送信制御は,ユーザ優先度マッピングやフロー制御によって決定した優先度に基づいて,廃棄制御やシェーパを実施します。

注意
QoS制御を使用する場合は次の点に注意してください。
  • AX3830S-44X4QWおよびAX3830S-44X4QSの10BASE-T/100BASE-TX/1000BASE-Tポートを1000BASE-Tで使用して,パケット処理能力を超えた場合,フロー検出の設定に関係なく,パケットが廃棄されるおそれがあります。
  • スタックポートではフロー制御や送信制御を設定できません。
