コンフィグレーションガイド Vol.2

23.1.4　Continuity Check

Continuity Check（CC）はMEP間の接続性を常時監視する機能です。MA内の全MEPがCCM（Continuity Check Message。CFM PDUの一種）を送受信し合い，MA内のMEPを学習します。MEPの学習内容はLoopback，Linktraceでも使用します。

CCを動作させている装置でCCMを受信しなくなったり，該当装置のMA内のポートが通信できない状態になったりした場合に，障害が発生したと見なします。この際，障害検出フラグを立てたCCMを送信し，MA内のMEPに通知します。

CCで検出する障害を次の表に示します。検出する障害には障害レベルがあります。本装置の初期状態では，障害レベル2以上を検出します。

表23-5　CCで検出する障害

障害レベル	障害内容	初期状態
5	ドメイン，MAが異なるCCMを受信した。	検出する
4	MEP IDまたは送信間隔が誤っているCCMを受信した。
3	CCMを受信しなくなった。
2	該当装置のポートが通信できない状態になった。
1	障害検出通知のCCMを受信した。 Remote Defect Indication	検出しない

障害回復契機から障害回復監視時間が経過したあと，障害が回復したと見なします。

表23-6　障害回復契機と障害回復監視時間

障害レベル	障害回復契機	障害回復監視時間
5	ドメイン，MAが異なるCCMを受信しなくなった。	受信していたCCMの送信間隔×3.5
4	MEP IDまたは送信間隔が誤っているCCMを受信しなくなった。	受信していたCCMの送信間隔×3.5
3	CCMを再び受信した。	受信した直後から
2	該当装置のポートが通信できる状態になったCCMを受信した。	受信した直後から
1	障害未検出のCCMを受信した。	受信した直後から

次の図の装置Bに着目してCCの動作例を示します。

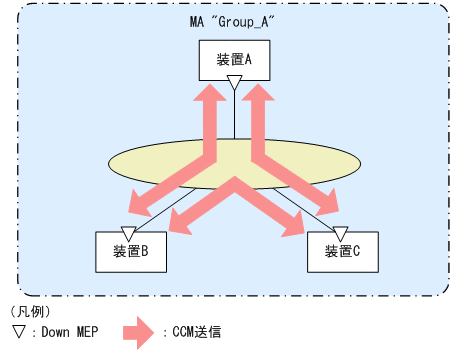

各MEPはマルチキャストでMA内にCCMを定期的に送信します。各MEPのCCMを定期的に受信することで常時接続性を監視します。

図23-18　CCでの常時接続性の監視

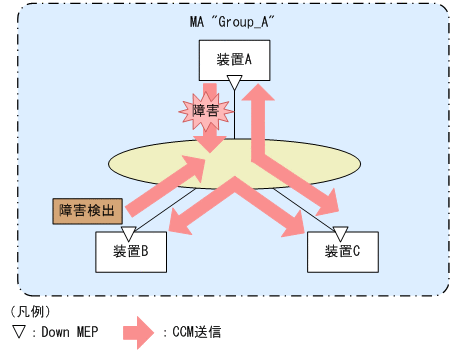

装置AのCCMが装置の故障またはネットワーク上の障害によって，装置Bに届かなくなると，装置Bは装置Aとのネットワーク上の障害として検出します。

図23-19　CCで障害を検出

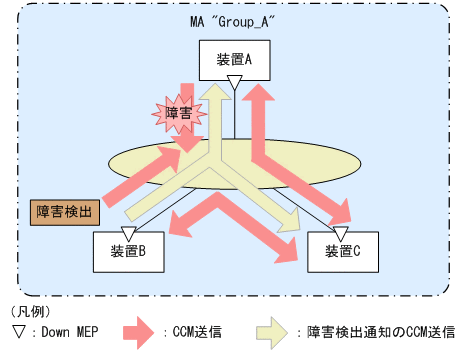

障害を検出した装置Bは，MA内の全MEPに対して，障害を検出したことを通知します。

図23-20　障害を全MEPに通知

障害検出通知のCCMを受信した各MEPは，MA内のどこかで障害が発生したことを認識します。各装置でLoopback，Linktraceを実行することによって，MA内のどのルートで障害が発生したのかを確認できます。
