17.1.3　アップリンク・リダンダント動作概要

アップリンク・リダンダントでは，1対のポートまたはリンクアグリゲーションを用いて冗長性を確保します。このポート対がアップリンクポートです。アップリンクポートには，通常，通信を行うプライマリポートと，プライマリポートの障害時に通信を行うセカンダリポートの二つがあります。これらのポートは，コンフィグレーションで設定します。

プライマリポートとセカンダリポートは，同じ帯域やポート数である必要はありません。例えば，プライマリポートには10ギガビット・イーサネットポートを，セカンダリポートには1ギガビット・イーサネットポートを5本束ねたリンクアグリゲーションを設定することもできます。

アップリンクポートのうち，現在通信を行っているポートをアクティブポートと呼びます。また，アクティブポートに障害が発生した場合に，通信継続のため，すぐに通信を開始できるような準備ができているポートをスタンバイポートと呼びます。

アップリンクポートを構成する1対のポートは，VLANなどの構成を同一設定にする必要があります。また，アップリンクポートに設定しているポートは，ほかのアップリンクポートでは設定できません。

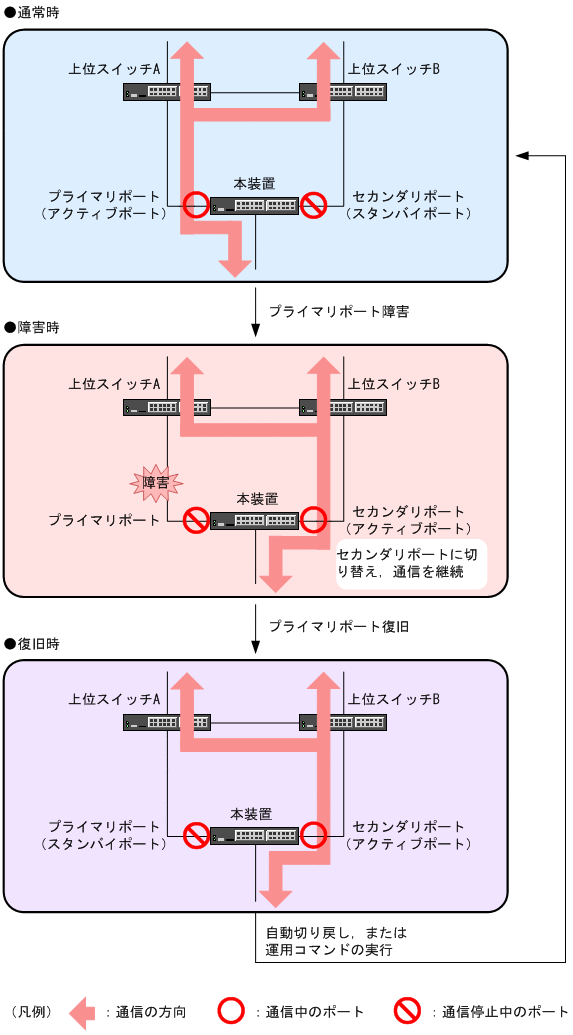

アップリンク・リダンダントの動作概要を次の図に示します。

図17-2　アップリンク・リダンダントの動作概要

通常時

本装置のプライマリポートを経由して，上位スイッチへ通信できる状態です。本装置のセカンダリポートは通信していない状態です。

障害時

プライマリポートのリンクダウンを契機に，本装置がアクティブポートをセカンダリポートに変更し，セカンダリポートを経由して上位スイッチへの通信を継続します。この動作を切り替えと呼びます。このとき，新しくアクティブポートになったセカンダリポートから上位スイッチへ，フラッシュ制御フレームという専用の制御フレームまたはMACアドレスアップデートフレームを送信することで，上位スイッチのMACアドレステーブルを更新し，通信を速やかに復旧できます。

復旧時

プライマリポートがリンクアップしてスタンバイポートになっていれば，自動切り戻し機能を使用する，または本装置で運用コマンドを実行することで，アクティブポートをプライマリポートに変更できます。この動作を切り戻しと呼びます。

また，切り替え時と同様に，フラッシュ制御フレームまたはMACアドレスアップデートフレームを送信することで，通信を速やかに復旧できます。
