17.1.1　概要

アップリンク・リダンダントは，本装置でアップリンクに用いるポートを二重化し，通信中にリンク障害が起こったときは待機中のポートに切り替えて上位スイッチとの通信を継続する機能です。本機能を使用すると，スパニングツリーなどの複雑なプロトコルを使わないでアップリンクに用いるポートを冗長化できます。冗長化するための二つのポートをあわせて，アップリンクポートと呼びます。

アップリンク・リダンダントの基本構成を次の図に示します。

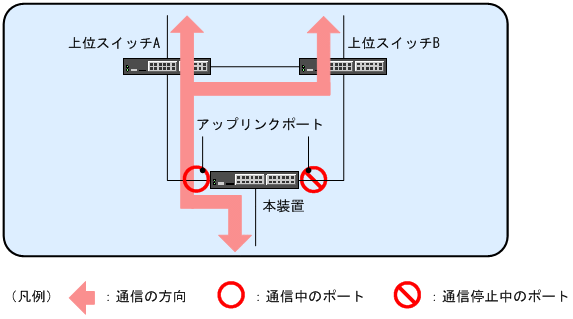

図17-1　アップリンク・リダンダントの基本構成

この図の構成でアップリンク・リダンダントを使用した場合，本装置と上位スイッチAとの間のリンクに障害が発生しても，本装置と上位スイッチBとの間のリンクに切り替えることで通信を継続できます。
