3.7.3　DSCP書き換え

IPv4ヘッダのTOSフィールドまたはIPv6ヘッダのトラフィッククラスフィールドの上位6ビットであるDSCP値を書き換える機能です。TOSフィールドのフォーマットおよびトラフィッククラスフィールドのフォーマットの図を次に示します。

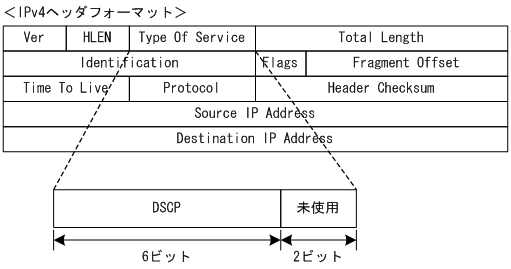

図3-12　TOSフィールドのフォーマット

図3-13　トラフィッククラスフィールドのフォーマット

検出したフローのTOSフィールドまたはトラフィッククラスフィールドの上位6ビットを書き換えます。

また，帯域監視からの指示によって，最低監視帯域を超えたフローのDSCPを書き換えることができます。例えば，最低監視帯域を超えたフローに対して，DSCP値を0に設定できます。

最低帯域監視と同時に設定した場合の違反フレームの動作については，違反時のペナルティ指定動作が優先されます。

次のフレームについてはDSCPを書き換えることができません。

• MTUを超えるIPv4，IPv6パケット
• TTLが1のフレーム
• ホップリミットが1のフレーム
• IPオプション付きのフレーム
• IPv6拡張ヘッダ付きのフレーム
• 宛先不明のIPv4，IPv6パケット
