show environment

筐体のファン，電源，温度の状態と累計稼働時間を表示します。

［入力形式］

show environment [temperature-logging]

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

temperature-logging

集計している装置の温度履歴情報を表示します。

本パラメータ省略時の動作: 装置の環境状態を表示します。

［実行例1］

運用状態の表示例を示します。

図9‒8　show environmentコマンド表示例
> show environment Date 20XX/12/10 06:35:27 UTC Fan environment Fan : active Speed : normal Mode : 2 (cool) Power environment PS : active EPU : active Temperature environment Main : 30 degrees C Warning level : normal Accumulated running time Main : total : 365 days and 18 hours. critical : 10 days and 8 hours. >

図9‒8　show environmentコマンド表示例　

> show environment
Date 20XX/12/10 06:35:27 UTC
Fan environment
    Fan   : active
    Speed : normal
    Mode  : 2 (cool)

Power environment
    PS    : active
    EPU   : active

Temperature environment
    Main  :  30 degrees C
    Warning level : normal

Accumulated running time
    Main  :  total    : 365 days and 18 hours.
             critical : 10 days and 8 hours.
>

図9‒9　電源冗長モデルのshow environmentコマンド表示例
> show environment Date 20XX/12/10 17:53:04 UTC Module slot Module slot1 : PS-M(AC) Module slot2 : FAN-M Fan environment Module slot1 : Fan1(1) = active Fan1(2) = active Speed = normal Module slot2 : Fan2(1) = active Fan2(2) = active Speed = normal Mode : 1 (silent) Power environment Module slot1 : active Module slot2 : not power supply module Temperature environment Main : 30 degrees C Warning level : normal Accumulated running time Main : total : 365 days and 18 hours. critical : 10 days and 8 hours. Module slot1 : total : 365 days and 18 hours. critical : 10 days and 8 hours. Module slot2 : total : 365 days and 18 hours. critical : 10 days and 8 hours. >

図9‒9　電源冗長モデルのshow environmentコマンド表示例

> show environment
Date 20XX/12/10 17:53:04 UTC
Module slot
    Module slot1 : PS-M(AC)
    Module slot2 : FAN-M

Fan environment
    Module slot1 : Fan1(1) = active
                   Fan1(2) = active
                   Speed = normal
    Module slot2 : Fan2(1) = active
                   Fan2(2) = active
                   Speed = normal
    Mode         : 1 (silent)

Power environment
    Module slot1 : active
    Module slot2 : not power supply module

Temperature environment
    Main  :  30 degrees C
    Warning level : normal

Accumulated running time
    Main         :  total    : 365 days and 18 hours.
                    critical : 10 days and 8 hours.
    Module slot1 :  total    : 365 days and 18 hours.
                    critical : 10 days and 8 hours.
    Module slot2 :  total    : 365 days and 18 hours.
                    critical : 10 days and 8 hours.
>

［実行例1の表示説明］

表9‒10　show environmentコマンドの表示内容
表示項目	表示内容	表示詳細情報
Fan environment	ファン情報	−
Fan	ファン動作状態	active：稼働中 fault：ファン障害発生中
	ファン回転スピード	normal：通常回転 high：高速回転 stop：停止状態
	ファン運転モード	1 (silent)：静音重視設定 2 (cool)：冷却重視設定
Power environment	電源情報	−
PS	入力電源の状態	active：正常供給 fault：供給なし/電圧異常
EPU	予備電源機構の状態	active：正常供給 fault：供給なし/障害中 notconnect：未接続
Temperature environment	入気温度情報	−
Warning level^※1	運用環境レベル	normal：正常 caution：注意（高温または低温）
Accumulated running time^※2
Main	total：装置の累計稼働時間 critical：40℃以上の環境下での装置の累計稼働時間	正常時は累計稼働時間を表示します。 fault：稼働時間読み込み失敗 ****：稼働時間読み込み中

表9‒11　電源冗長モデルのshow environmentコマンド表示内容
表示項目	表示内容	表示詳細情報
Module slot	モジュール種別	PS-M(AC)：AC電源機構 PS-M(DC)：DC電源機構 FAN-M：ファンユニット notconnect：未搭載
Fan environment
Module slot	スロット番号	−
Fan^※3	ファン動作状態	active：稼働中 fault：ファン障害発生中 notconnect：未搭載
Speed	ファン回転スピード	normal：通常回転 high：高速回転 stop：停止状態
Mode	ファン運転モード	1 (silent)：静音重視設定 2 (cool)：冷却重視設定
Power environment
Module slot	入力電源の状態	active：正常供給 fault：供給なし/電圧異常 notconnect：未搭載 not power supply module：電源機構ではありません
Temperature environment	温度情報	−
Main	入気温度情報	装置の温度情報を表示
Warning level^※1	運用環境レベル	normal：正常 caution：注意（高温または低温）
Accumulated running time^※2
Main	total：装置の累計稼働時間 critical：40℃以上の環境下での装置の累計稼働時間	正常時は累計稼働時間を表示します。 fault：稼働時間読み込み失敗 ****：稼働時間読み込み中
Module slot^※3	total：モジュールの累計稼働時間 critical：40℃以上の環境下でのモジュールの累計稼働時間	正常時は累計稼働時間を表示します。 notconnect：未搭載 fault：稼働時間読み込み失敗 ****：稼働時間読み込み中

注※1　入気温度の変移によりWarning levelを表示します。

温度センサーが60℃以上になるとソフトウェアが停止します。

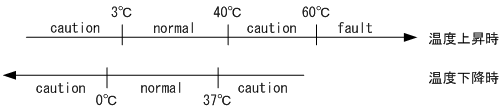

図9‒10　運用環境レベルと温度値

注※2　

累計稼働時間は6時間ごとに各ボードへ情報の更新が行われます。そのため6時間未満の運用を行った場合には，各ボードへ情報の更新がされないため正確な稼働時間とはなりません。

　電源投入（累計稼働時間＝0）

　4時間後（累計稼働時間＝4時間，ボードに書き込まれる時間＝0時間）

　8時間後（累計稼働時間＝8時間，ボードに書き込まれる時間＝6時間）

　13時間後（累計稼働時間＝13時間，ボードに書き込まれる時間＝12時間）

注※3　

電源冗長モデルの場合，FANx(y)のフォーマットでファンの位置情報を記載しています。xの値はファンユニット番号を，yの値はファン番号を示します。このとき，運用ログや筐体に明記されている名称との対応は次の表のようになります。また，筐体位置で示される右面，左面は装置背面から見た場合の位置関係を表します。

表9‒12　電源冗長モデルの場合のファン番号と運用ログおよび筐体との対応
ユニット	ユニット対応
ユニット	コマンドおよび運用ログ表示	筐体位置
FAN-M	FAN1(1)	背面右ファンユニット右面
	FAN1(2)	背面右ファンユニット左面
	FAN2(1)	背面左ファンユニット右面
	FAN2(2)	背面左ファンユニット左面
PS-M	FAN1(1)	背面右電源機構右面
	FAN1(2)	背面右電源機構左面
	FAN2(1)	背面左電源機構右面
	FAN2(2)	背面左電源機構左面

［実行例2］

平均温度情報表示の実行例を示します。

図9‒11　平均温度情報表示例
> show environment temperature-logging Date 20XX/11/30 12:00:00 UTC Date 0:00 6:00 12:00 18:00 20XX/11/30 24.3 24.2 26.0 20XX/11/29 21.8 25.1 26.0 24.0 20XX/11/28 25.6 - 26.0 24.0 20XX/11/27 21.0 - 26.0 24.0 20XX/11/26 24.0 23.5 26.0 24.0 20XX/11/25 22.2 24.9 26.0 24.0 20XX/11/24 - - 26.0 24.0 >

図9‒11　平均温度情報表示例

> show environment temperature-logging
Date 20XX/11/30 12:00:00 UTC
Date         0:00  6:00 12:00 18:00
20XX/11/30   24.3  24.2  26.0
20XX/11/29   21.8  25.1  26.0  24.0
20XX/11/28   25.6     -  26.0  24.0
20XX/11/27   21.0     -  26.0  24.0
20XX/11/26   24.0  23.5  26.0  24.0
20XX/11/25   22.2  24.9  26.0  24.0
20XX/11/24      -     -  26.0  24.0
>

［実行例2の表示説明］

表9‒13　show environment temperature-loggingコマンドの表示内容
表示項目	表示内容	表示詳細情報
Date	日付	−
0:00	当該時間帯の平均温度	18:00（前日）〜0:00の平均温度
6:00		0:00〜6:00の平均温度
12:00		6:00〜12:00の平均温度
18:00		12:00〜18:00の平均温度
"-"	ハイフン	装置未起動（電源OFFまたはシステム時刻変更によって履歴を保持できなかった時間帯）
" "	空白	温度集計前

［通信への影響］

なし

［応答メッセージ］

表9‒14　show environmentコマンドの応答メッセージ一覧
メッセージ	内容
Can't execute.	コマンドを実行できません。再実行してください。

［注意事項］

温度履歴情報表示は定刻（0時，6時，12時，18時）に更新されます。装置の環境により若干のずれが生じる場合があります。また，温度履歴情報の更新と同時に装置を再起動すると，温度履歴情報の一部が消失する場合があります。
温度履歴情報表示は装置の日付が変更された場合，変更前の時刻の翌日の0時に相当する時間に変更後の時刻が反映されます。表示される情報は採取順となるため，時系列で表示されなくなります。
累積稼働時間情報の更新と同時に装置を再起動すると，累積稼働時間情報は0時間に戻る場合があります。
