22.8.2 経路集約と集約経路広告の設定

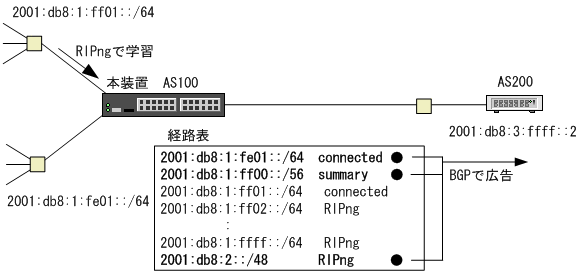

直結経路とRIPng経路を集約元経路とする経路集約の設定をします。また,集約経路と直結経路をBGP4+に再広告するための設定をします。ただし,再広告の際は集約元となった直結経路およびRIPng経路を再広告しないようにします。
|
- [設定のポイント]
-
集約経路の生成にはipv6 summary-addressコマンドを使用します。また,BGP4+で集約経路を広告する設定には,redistribute summaryコマンドを使用します。
[コマンドによる設定]
-
(config)# interface vlan 10
(config-if)# ipv6 address 2001:db8:1:fe01::1/64
インタフェースvlan 10にIPv6アドレス2001:db8:1:fe01::1/64を設定します。
-
(config-if)# exit
(config)# interface vlan 20
(config-if)# ipv6 address 2001:db8:1:ff01::1/64
インタフェースvlan 20にIPv6アドレス2001:db8:1:ff01::1/64を設定します。
-
(config-if)# ipv6 rip enable
インタフェースvlan 20でRIPngパケットの送受信を行う設定をします。
-
(config-if)# exit
(config)# ipv6 summary-address 2001:db8:1:ff00::/56 summary-only
集約経路2001:db8:1:ff00::/56を生成する設定を行います。summary-onlyを指定して,集約元となる経路の再広告を抑止します。
-
(config)# router bgp 100
(config-router-af)# neighbor 2001:db8:3:ffff::2 remote-as 200
隣接ルータ2001:db8:3:ffff::2に対して,BGP4+接続を行う設定をします。
-
(config-router)# address-family ipv6
(config-router-af)# redistribute summary
BGP4+で集約経路を再広告する設定をします。
-
(config-router-af)# redistribute connected
BGP4+で直結経路を再広告する設定をします。
-
(config-router-af)# redistribute rip
BGP4+でRIPng経路を再広告する設定をします。
-
(config-router-af)# neighbor 2001:db8:3:ffff::2 activate
隣接ルータ2001:db8:3:ffff::2との経路交換を可能にします。
