15.1.4 IPv4 PIM-SMの設定

[設定のポイント]

IPv4マルチキャストルーティングを動作させるインタフェースには,IPv4 PIM-SM(sparseモード)の設定をする必要があります。IPv4 PIM-SM(sparseモード)の設定はインタフェースコンフィグレーションモードで行います。例として,インタフェースのIPアドレスを10.3.1.1/24としたPIM-SM構成例を次の図に示します。

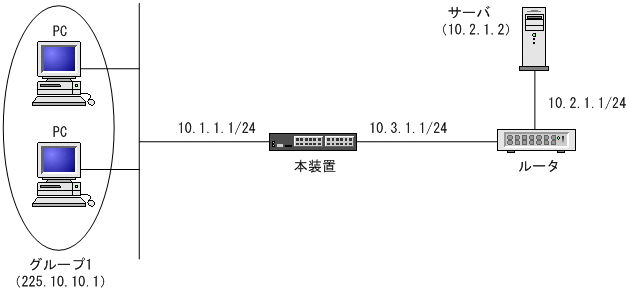

図15‒1 PIM-SM構成例

[図データ]

[コマンドによる設定]

  1. (config)# interface vlan 20

    vlanを設定します。

  2. (config-if)# ip address 10.3.1.1 255.255.255.0

    IPアドレスを設定します。

  3. (config-if)# ip pim sparse-mode

    IPv4 PIM-SMとして動作することを指定します。
