コンフィグレーションガイド Vol.3


14.2.2 IGMP動作

IGMPv2メッセージを使用したIGMPv2の動作を次に示します。

IGMPv2グループの参加・離脱を次の図に示します。

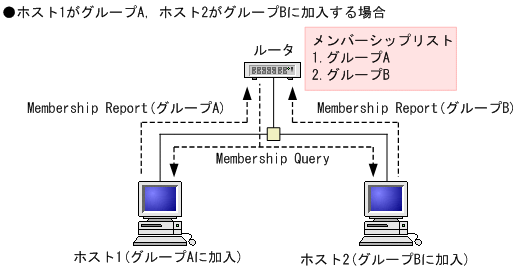

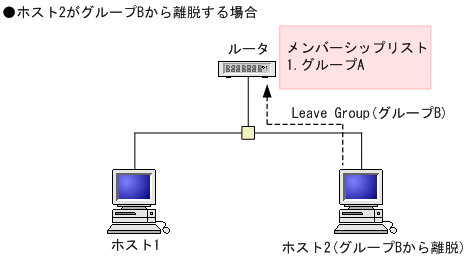

図14‒3 IGMPv2グループの参加・離脱

[図データ]

[図データ]

IGMPv3メッセージを使用したIGMPv3の動作を次に示します。

ホストからのIGMPv3 Reportメッセージ送信動作を次の図に示します。

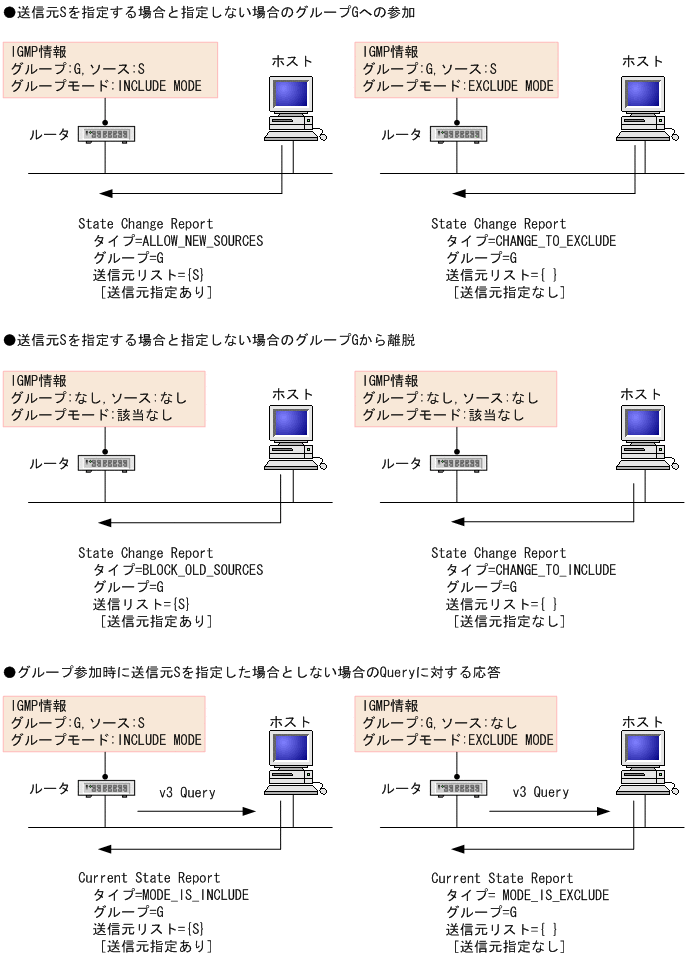

図14‒4 IGMPv3グループ参加・離脱動作

[図データ]
