コンフィグレーションガイド Vol.3


12.4.4 サポート機能のネゴシエーション

サポート機能のネゴシエーション(Capability Negotiation)は,BGP4コネクション確立時のOPENメッセージにCapability情報を付加することによって,ピア間で使用できる機能をネゴシエーションする機能です。お互いに広告したCapability情報で一致する(お互いにサポートする)機能を該当するピアで使用できます。

本装置では,「IPv4-Unicast経路の送受信」および「ルート・リフレッシュ(Capability Code : 2)」,「ルート・リフレッシュ(Capability Code : 128)」,「グレースフル・リスタート(Capability Code : 64)」をOPENメッセージのCapability情報として付加します。ピアからCapability情報を持たないOPENメッセージを受信した場合,確立したBGP4コネクションは,「IPv4-Unicast経路の送受信」だけを行います。

ネゴシエーションできる機能を次の表に示します。

表12‒9 ネゴシエーションできる機能

機能名称

OPENメッセージのCapability情報

内容

IPv4経路の送受信

Capability Code : 1

Capability ValueのAFI : 1

Capability ValueのSAFI : 1

IPv4-Unicast経路を該当するピア間で送受信します。

ルート・リフレッシュ

Capability Code : 2

Capability ValueのAFI : 1

IPv4-経路のルート・リフレッシュ機能を使用します。

Capability Code : 128

Capability ValueのAFI : 1

グレースフル・リスタート

Capability Code : 64

Capability ValueのAFI : 1

Capability ValueのSAFI : 1

グレースフル・リスタート機能を使用します。

注※ どちらか一方のネゴシエーションが成立していればIPv4-経路のルート・リフレッシュ機能を使用できます。

また,ネゴシエーションの動作概念を次の図に示します。

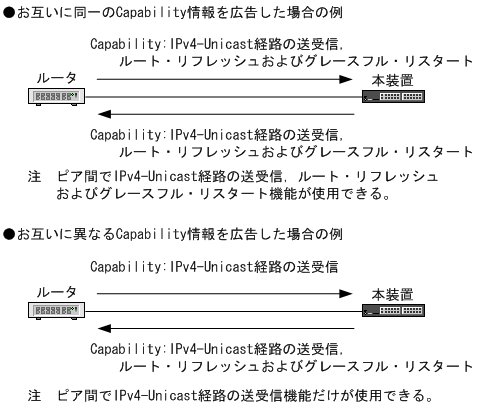

図12‒18 ネゴシエーションの動作概念

[図データ]
