5.2.2　基本構成での設定

［設定のポイント］

DHCPリレーエージェントで，BOOTP REQUESTパケットを中継する転送先アドレスであるヘルパーアドレスを設定します。

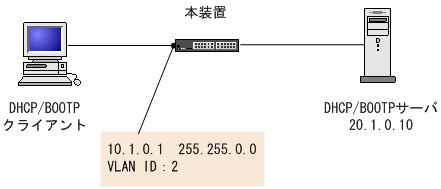

図5‒1　基本構成（DHCP/BOOTPサーバとDHCP/BOOTPクライアント間にリレーエージェントが１台ある場合）

［コマンドによる設定］

1. (config)# vlan 2

   (config-vlan)# exit

   (config)# interface gigabitethernet 0/5

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 2

   (config-if)# exit

   (config)# interface vlan 2

   (config-if)# ip address 10.1.0.1 255.255.0.0

   (config-if)# exit

   あらかじめVLAN ID，回線，アクセスポート，VLANインタフェースとIPアドレスを設定しておきます。

2. (config)# vlan 3

   (config-vlan)# exit

   (config)# interface gigabitethernet 0/7

   (config-if)# switchport mode access

   (config-if)# switchport access vlan 3

   (config-if)# exit

   (config)# interface vlan 3

   (config-if)# ip address 20.1.0.1 255.255.0.0

   (config-if)# exit

   項番1と同様に，DHCP/BOOTPサーバへ中継するインタフェースにもあらかじめVLAN ID，回線，アクセスポート，IPアドレスの設定をしておきます。

3. (config)# interface vlan 2

   (config-if)# ip helper-address 20.1.0.10

   (config-if)# exit

   DHCP/BOOTPサーバのIPアドレスをヘルパーアドレスとして設定します。
