コンフィグレーションガイド Vol.3


1.2.1 中継機能

本装置は受信したIPパケットをルーティングテーブルに従って中継します。この中継処理は大きく分けて次の三つの機能から構成されています。

また,本装置ではVLANインタフェースごとに中継機能を無効にして,リモート運用端末の管理用インタフェースとして独立させることもできます。

IPv4ルーティング機能の概要を次の図に示します。

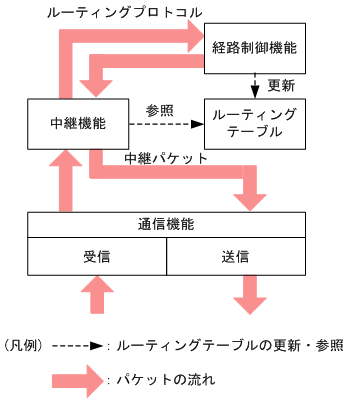

図1‒2 IPv4ルーティング機能の概要

[図データ]
