1.1.1　IPアドレス

本装置はIPアドレスのClass A，B，C，Dをサポートします。Class Dはルーティングプロトコルで使用します。使用するルーティングプロトコルに依存しますが，CIDR（Classless Inter-Domain Routing）で規定されているアドレスも使用できます。IPアドレスフォーマットを次の図に示します。

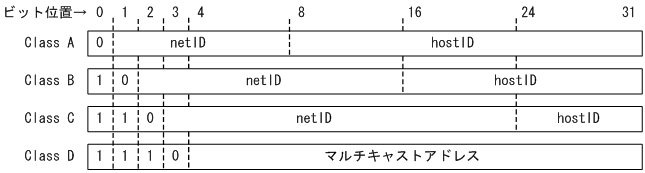

図1‒1　IPアドレスフォーマット

なお，ネットワークブロードキャストアドレスおよびサブネットワークブロードキャストアドレスは，host IDが2進数ですべて1またはすべて0の2種類をサポートしており，その選択はインタフェース単位にコンフィグレーションで指定できます。インタフェースについては「1.2.2　IPアドレス付与単位」を参照してください。

本装置に付与するIPアドレスとして次に示すIPアドレスを使用できます。

• net ID

  net IDは次の範囲の値を使用できます。

  • Class A：1.x.x.x〜126.x.x.x

  • Class B：128.1.x.x〜191.254.x.x

  • Class C：192.0.1.x〜223.255.254.x　(x=host ID)

• host ID

  host IDは次の範囲の値を使用できます。

  • Class A：y.0.0.1〜y.255.255.254

  • Class B：y.y.0.1〜y.y.255.254

  • Class C：y.y.y.1〜y.y.y.254　(y=net ID)
