20.8.2　ポート間中継遮断機能の設定

ポート間中継遮断機能を設定する手順を次に示します。ここでは，図に示す構成の設定例を示します。

構成例では，ポート0/1からポート0/4への通信を遮断します。また，ポート0/1，0/2間の通信を遮断します。ポート0/3はどのポートとも通信が可能です。

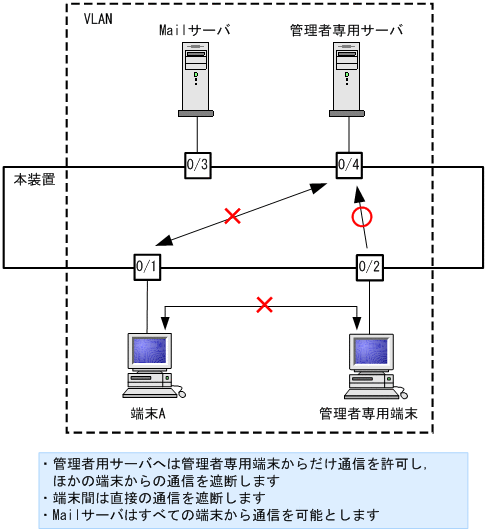

図20‒6　ポート間中継遮断機能の設定例

［設定のポイント］

ポート間中継遮断機能は，イーサネットインタフェースコンフィグレーションモードで，そのポートからの通信を許可しないポートを指定することで設定します。通信を双方向で遮断するためには，遮断したい各ポートで設定する必要があります。

［コマンドによる設定］

1. (config)# interface gigabitethernet 0/1

   ポート0/1のイーサネットインタフェースコンフィグレーションモードに移行します。

2. (config-if)# switchport isolation interface gigabitethernet 0/2, gigabitethernet 0/4

   (config-if)# exit

   ポート0/1でポート0/2，0/4からの中継を遮断します。この設定で，ポート0/1から発信する片方向の中継を遮断します。

3. (config)# interface gigabitethernet 0/2

   (config-if)# switchport isolation interface gigabitethernet 0/1

   (config-if)# exit

   ポート0/2のイーサネットインタフェースコンフィグレーションモードに移行し，ポート0/2でポート0/1からの中継を遮断します。この設定によって，ポート0/1，0/2間は双方向で通信を遮断します。

4. (config)# interface gigabitethernet 0/4

   (config-if)# switchport isolation interface gigabitethernet 0/1

   ポート0/4のイーサネットインタフェースコンフィグレーションモードに移行し，ポート0/4でポート0/1からの中継を遮断します。この設定によって，ポート0/1，0/4間は双方向で通信を遮断します。
