4.1.4　ポート帯域制御

ポート帯域制御は，スケジューリングを実施した後に，該当するポートに指定した送信帯域にシェーピングする機能です。この制御を使用して，広域イーサネットサービスへ接続できます。

例えば，回線帯域が1Gbit/sでISPとの契約帯域が400Mbit/sの場合，ポート帯域制御機能を使用してあらかじめ帯域を400Mbit/s以下に抑えてフレームを送信することができます。

ポート帯域制御は穴の開いたバケツをモデルとする，Leaky Bucketアルゴリズムを用いています。Leaky Bucketアルゴリズムのモデルを次の図に示します。

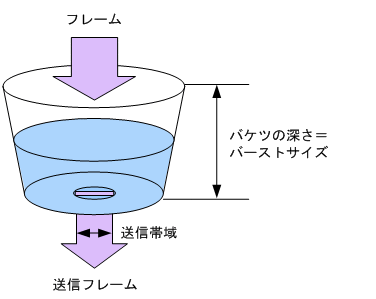

図4-3　Leaky Bucketアルゴリズムのモデル

バケツには受信したフレームサイズ分の水が注ぎ込まれ，ポート帯域制御の送信帯域分の水が送信フレームとして流れます。水が一時的に大量に注ぎこまれたときに許容できる量，すなわちバケツの深さがバーストサイズに対応します。バケツが空の状態でトラフィックを送信した際，送信帯域の揺らぎはバーストサイズに比例します。バーストサイズまで水が溜まった場合，フレームは送信キューに溜まります。

ポート帯域制御の設定範囲を次に示します。設定帯域は回線速度以下になるように設定してください。回線状態が半二重モードの場合は設定できません。設定できない場合，運用ログが表示されポート帯域制御の設定は無効となります。

表4-6　ポート帯域制御の設定範囲（10BASE-T，100BASE-TX，1000BASE-T，100BASE-FX，1000BASE-X）

設定単位※1	設定範囲	刻み値
Gbit/s	1G	1Gbit/s
Mbit/s	1M〜1000M	1Mbit/s
kbit/s	1000〜1000000	100kbit/s※2
	64〜960	64kbit/s※3

注※1　1G，1M，1kはそれぞれ1000000000，1000000，1000として扱います。

注※2　設定値が1000k以上の場合100k刻みで指定します（1000，1100，1200，…，1000000）。

注※3　設定値が1000k未満の場合64k刻みで指定します（64，128，192，…，960）。

表4-7　ポート帯域制御の設定範囲（10GBASE-R）

設定単位※1	設定範囲	刻み値
Gbit/s	1G〜10G	1Gbit/s
Mbit/s	1M〜10000M	1Mbit/s
kbit/s	1000〜10000000	100kbit/s※2
	64〜960	64kbit/s※3

注※1　1G，1M，1kはそれぞれ1000000000，1000000，1000として扱います。

注※2　設定値が1000k以上の場合100k刻みで指定します（1000，1100，1200，…，10000000）。

注※3　設定値が1000k未満の場合64k刻みで指定します（64，128，192，…，960）。

バーストサイズの設定範囲を次の表に示します。

表4-8　バーストサイズの設定範囲

設定範囲	省略時のデフォルト値
4，8，16，32kbyte	32kbyte

Leaky Bucketアルゴリズムの特性によるバーストサイズの特徴を次の表に示します。

表4-9　バーストサイズの特徴

バーストサイズ	特徴
小さくする	バーストトラフィックが比較的廃棄されやすい。通信をしていない状態でトラフィックを送信した際，送信帯域の揺らぎが比較的小さい。
大きくする	バーストトラフィックが比較的廃棄されにくい。通信をしていない状態でトラフィックを送信した際，送信帯域の揺らぎが比較的大きい。

ポート帯域制御の対象となるフレームの範囲はMACヘッダからFCSまでです。ポート帯域制御の対象範囲を次の図に示します。

図4-4　ポート帯域制御の対象範囲
