4.1.1　レガシーシェーパの概要

シェーパは，各キューからのフレームの出力順序，および各ポートの出力順序や出力帯域を制御する機能です。この節で説明するシェーパの位置づけを次の図に示します。

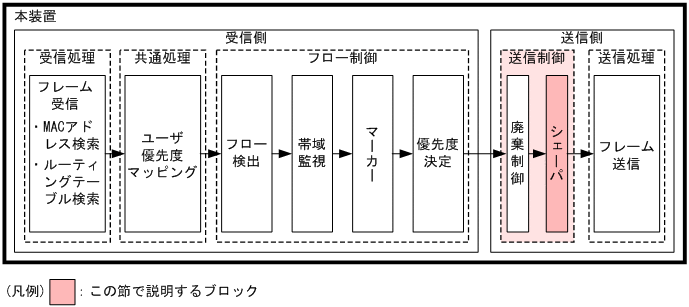

図4-1　シェーパの位置づけ

[図データ]

レガシーシェーパは，次の図に示すように，どのキューにあるフレームを次に送信するかを決めるスケジューリングと，イーサネットインタフェースの帯域をシェーピングするポート帯域制御から構成されています。レガシーシェーパの概念を次の図に示します。

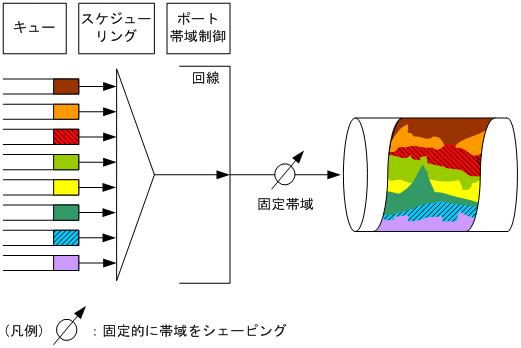

図4-2　レガシーシェーパの概念

[図データ]
