4.8.1　SFP（SFP-T，SFP-T (T)）の取り付けと取り外し


	SFP-T，SFP-T (T)動作中（リンク確立中）の温度は，最高65℃になります。動作中および動作停止直後は手を触れないでください。やけどの原因となります。なお，SFP-T，SFP-T (T)を取り外す場合は以下の手順に従ってください。以下の手順に従わないと，やけどの原因となります。装置の電源を入れたままで取り外す場合は，SFPスロットを閉塞してから5分後に取り外す装置の電源を切断して取り外す場合は，電源を切断してから5分後に取り外す


	SFPスロットを閉塞するにはshutdownコマンドを使用します。shutdownコマンドについては，「ソフトウェアマニュアル　コンフィグレーションガイド」を参照してください。

（1）取り付け方

レバーを図のように起こしたまま，「カチッ」と音がするまでSFPを挿入します。

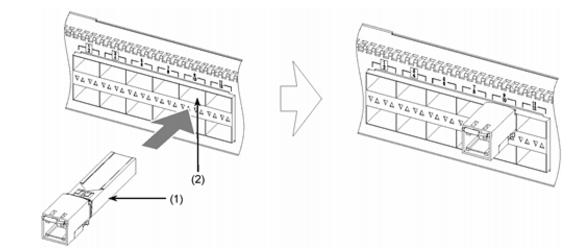

図4-47　SFPの取り付け（上側のポート）

(1) SFP

(2) SFPスロット


	上図はSFPスロットが2段になっているモデルの上側のSFPスロットに取り付ける場合の例です。1段のモデルの場合も，SFPの向きを上図のようにして取り付けてください。ただし，SFPスロットが2段になっているモデルの下側のSFPスロットに取り付ける場合は，次図のように，SFPの向きを上下逆にして取り付けてください。

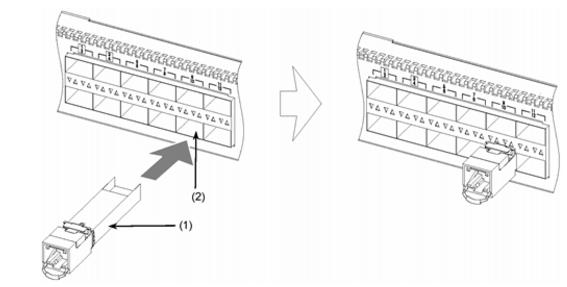

図4-48　SFPの取り付け（下側のポート）

(1) SFP

(2) SFPスロット

（2）取り外し方

レバーを矢印の方向に下ろし，レバーを持って手前に引き抜きます。

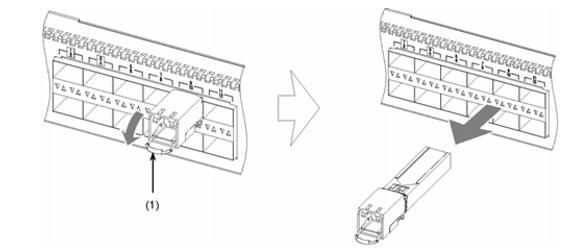

図4-49　SFPの取り外し

(1) レバー
