4.4.2　ラック搭載

EPUはEIA規格準拠の19型キャビネットラックへ搭載することができます。

次の手順でラックに取り付けます。

付属のラック固定金具はM5のネジに対応しています。M5のネジに対応したラックを準備してください。

ラック搭載時に必要な条件については「2.7　 設置場所」の「（2） 19型キャビネットラック」を参照してください。

【ステップ1】

装置にラック固定金具を取り付けます。

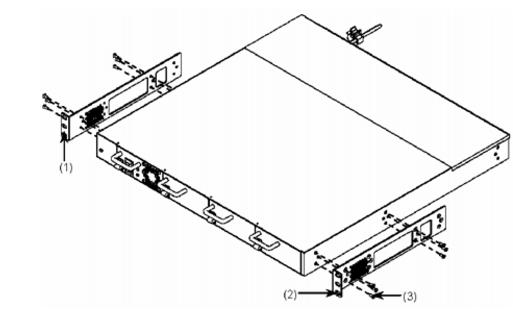

図4-11　ラック固定金具の取り付け
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック搭載時，本装置の正面側にスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。本装置の正面側に必要なスペース（ケーブル引き出し用）については，「表2-24　 ラックの条件」を参照してください。

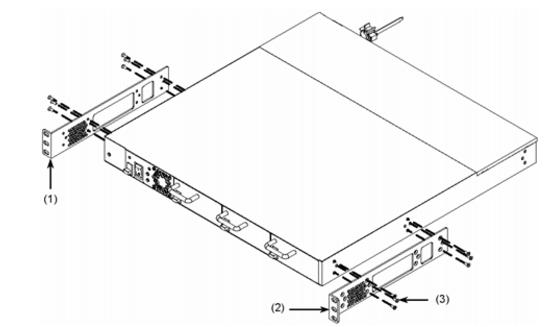

図4-12　ラック固定金具の取り付け（50mm奥に調整する場合）
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック固定金具を装置に取り付けるときは，付属のネジを使用してください。

ラック固定金具には5種類のものがあります。
  • AC電源モデルおよびDC電源モデル用
  • AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用，本ラック固定金具には「24P/EPU」のラベル表示あり
  • 電源冗長モデル（AX3650S）用
  • 電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）用
  • 電源冗長モデル（AX3830S-44X4QS）用
装置に取り付ける場合は，正しい組み合わせで使用してください。

ラック固定金具には（L）と（R）があります。ラック固定金具（L）には金具側面に「L」の刻印が，ラック固定金具（R）には「R」の刻印があります。

【ステップ2】

装置をラックへ搭載します。

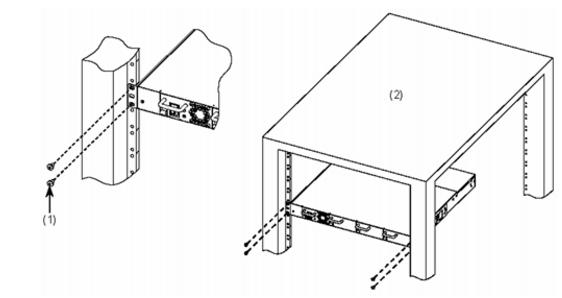

図4-13　ラックへの搭載
(1) ネジ（M5，4本）
(2) 19型キャビネットラック

装置をラックに搭載する場合は，装置が安定した状態にあるかを十分確認して作業してください。不安定な状態で作業した場合，落下や転倒によるけがの原因となります。

装置をラックに取り付けるときには，ラックに付属しているM5のネジを使用してください。
