4.3.2　ラック搭載

装置本体はEIA規格準拠の19型キャビネットラックに搭載することができます。次の手順でラックに搭載します。

AX3650SシリーズおよびAX3830S-44XW，AX3830S-44X4QWではメモリカードスロット上部に取り付け，取り外しを行うための空間が必要です。他の機器の下に本装置を設置する場合は，機器のオプションやケーブルなど機器正面より飛び出しているものを考慮の上，空間を設けてください。

付属のラック固定金具はM5のネジに対応しています。M5のネジに対応したラックを準備してください。

ラック搭載時に必要な条件については「2.7　 設置場所」の「（2） 19型キャビネットラック」を参照してください。

【ステップ1】

装置本体にラック固定金具を取り付けます。

ラック固定金具を装置に取り付けるときには，付属のネジを使用してください。

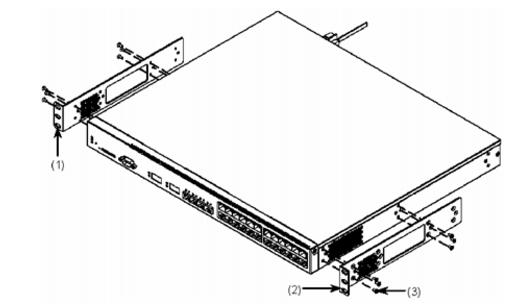

図4-2　ラック固定金具の取り付け（AX2400SおよびAX3600S）
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック固定金具には（L）と（R）があります。ラック固定金具（L）には金具側面に「L」の刻印が，ラック固定金具（R）には「R」の刻印があります。

ラック搭載時，本装置の正面側にスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。本装置の正面側に必要なスペース（ケーブル引き出し用）については，「表2-24　 ラックの条件」を参照してください。

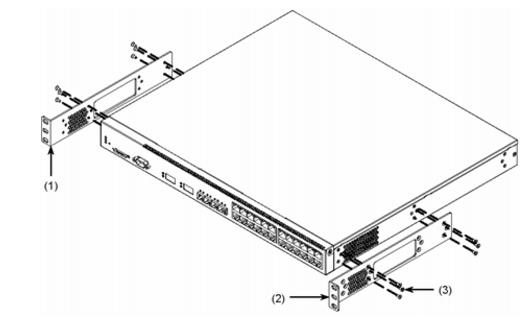

図4-3　ラック固定金具の取り付け【50mm奥に調整する場合】（AX2400SおよびAX3600Sの例）
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

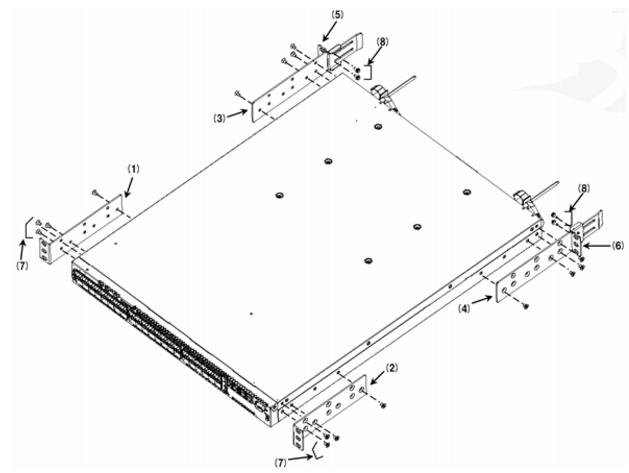

図4-4　ラック固定金具の取り付け（AX3830S-44XW，AX3830S-44X4QW）
(1) ラック固定金具−正面用（L）
(2) ラック固定金具−正面用（R）
(3) ラック固定金具−背面用（L）
(4) ラック固定金具−背面用（R）
(5), (6) ラック固定金具−背面取り付け用（L/R共通）
(7) ネジ（M4×6，16本）
(8) ネジ（M3×8，4本）

ラック固定金具には正面用(L)/(R)と背面用(L)/(R)と背面取り付け用（L/R共通）があります。ラック固定金具の正面用(L)/(R)には金具側面に「FL」「FR」の刻印が，ラック固定金具の背面用(L)/(R)には金具側面に「RL」「RR」の刻印があります。背面取り付け用（L/R共通）の金具形状は共通であり，識別のための刻印はありません。

AX3830S-44XW，AX3830S-44X4QWは正面および背面の固定金具の取り付け位置を調整することで，ラック柱前後間隔は620~655，670~705，720~755，770~805，820~855mmの範囲に対応可能です。

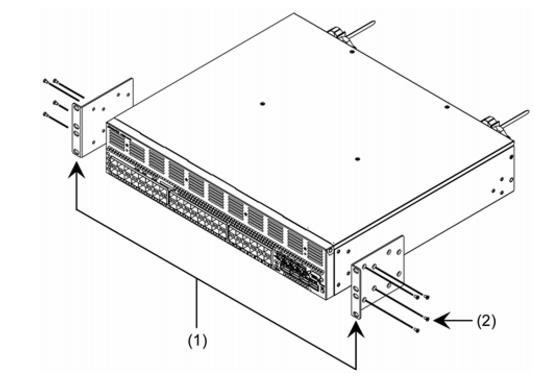

図4-5　ラック固定金具の取り付け（AX3830S-44X4QS）
(1) ラック固定金具（L/R共通）
(2) ネジ（M4×6，8本）

ラック搭載時，本装置の正面側にスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。本装置の正面側に必要なスペース（ケーブル引き出し用）については，「表2-24　 ラックの条件」を参照してください。

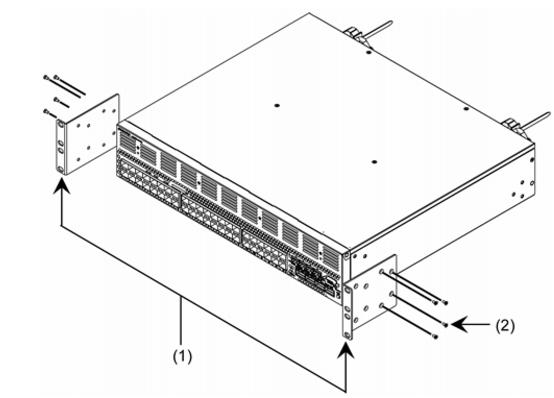

図4-6　ラック固定金具の取り付け【50mm奥に調整する場合】（AX3830S-44X4QS）
(1) ラック固定金具（L/R共通）
(2) ネジ（M4×6，8本）

ラック固定金具には5種類のものがあります。
  • AC電源モデルおよびDC電源モデル用
  • AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用，本ラック固定金具には「24P/EPU」のラベル表示あり
  • 電源冗長モデル（AX3650S）用
  • 電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）用
  • 電源冗長モデル（AX3830S-44X4QS）用
装置に取り付ける場合は，正しい組み合わせで使用してください。

【ステップ2】

装置をラックへ搭載します。

装置をラックに搭載する場合は，装置が安定した状態にあるかを十分確認して作業してください。不安定な状態で作業した場合，落下や転倒によるけがの原因となります。

装置をラックに取り付けるときには，ラックに付属しているM5のネジを使用してください。

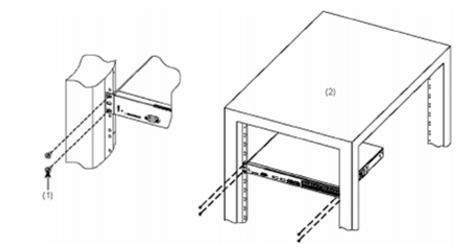

図4-7　ラックへの搭載（AX2400SおよびAX3600S）
(1) ネジ（M5，4本）
(2) 19型キャビネットラック

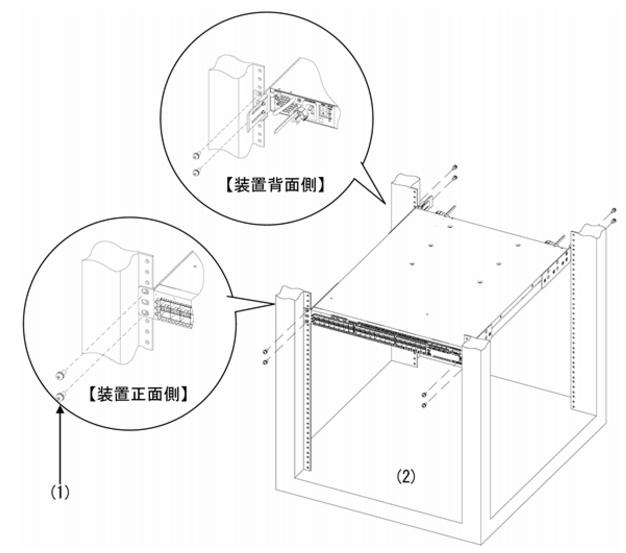

図4-8　ラックへの搭載（AX3830S-44XW，AX3830S-44X4QW）
(1) ネジ（M5，8本）
(2) 19型キャビネットラック

AX3830S-44XWおよびAX3830S-44X4QWは正面および背面の固定金具の取り付け位置を調整することで，ラック柱前後間隔は620~655，670~705，720~755，770~805，820~855mmの範囲に対応可能です。

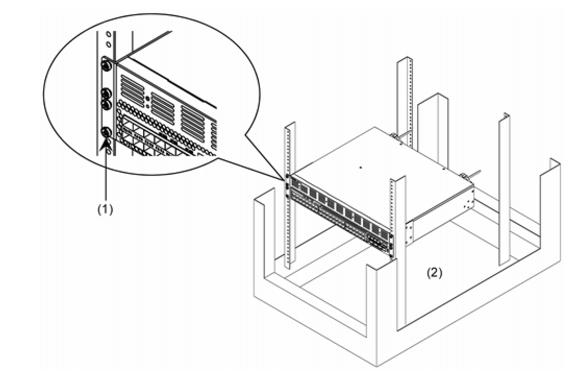

図4-9　ラックへの搭載（AX3830S-44X4QS）
(1) ネジ（M5，8本）
(2) 19型キャビネットラック
