21.1.1　概要

Ring Protocolとは，スイッチをリング状に接続したネットワークでの障害の検出と，それに伴う経路切り替えを高速に行うレイヤ2ネットワークの冗長化プロトコルです。

レイヤ2ネットワークの冗長化プロトコルとして，スパニングツリーが利用されますが，障害発生に伴う切り替えの収束時間が遅いなどの欠点があります。Ring Protocolを使用すると，障害発生に伴う経路切り替えを高速にできるようになります。また，リングトポロジーを利用することで，メッシュトポロジーよりも伝送路やインタフェースの必要量が少なくて済むという利点もあります。

Ring Protocolの適用例を次の図に示します。

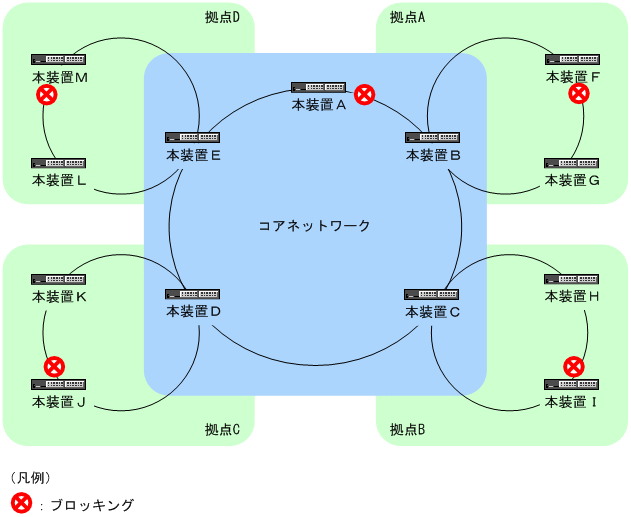

図21-1　Ring Protocolの適用例（その1）

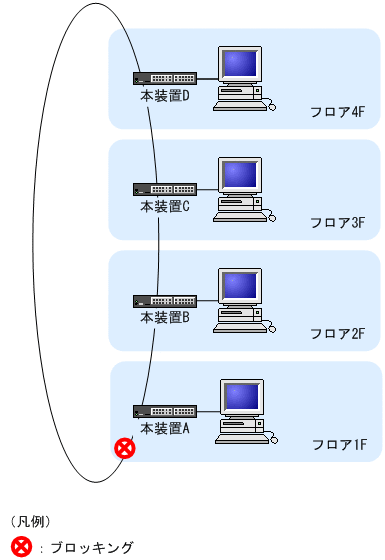

図21-2　Ring Protocolの適用例（その2）

Ring Protocolによるリングネットワークの概要を次の図に示します。

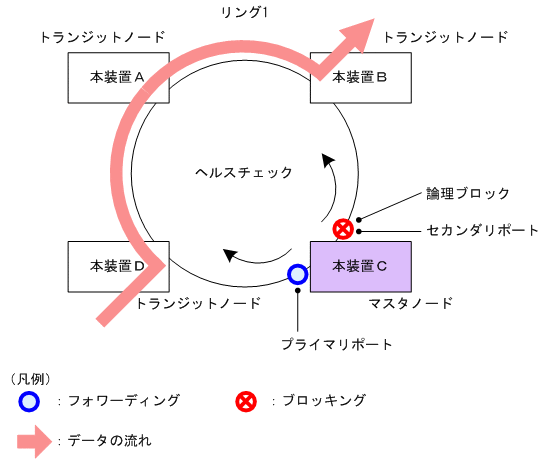

図21-3　Ring Protocolの概要

リングを構成するノードのうち一つをマスタノードとして，ほかのリング構成ノードをトランジットノードとします。各ノード間を接続する二つのポートをリングポートと呼び，マスタノードのリングポートにはプライマリポートとセカンダリポートがあります。マスタノードはセカンダリポートを論理ブロックすることでリング構成を分断します。これによって，データフレームのループを防止しています。マスタノードはリング内の状態監視を目的とした制御フレーム（ヘルスチェックフレーム）を定期的に送信します。マスタノードは，巡回したヘルスチェックフレームの受信，未受信によって，リング内で障害が発生していないかどうかを判断します。障害または障害復旧を検出したマスタノードは，セカンダリポートの論理ブロックを設定または解除することで経路を切り替え，通信を復旧させます。
