運用コマンドレファレンス

show qos queueing

ポートの送信キューの情報を表示します。

トラフィックの状態を監視するために，送信キューのキュー長，キュー長の最大値，送信キューに積まれずに廃棄したパケット数を表示します。

［入力形式］

show qos queueing [ <nif no.>/<port no.> ]

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

<nif no.>/<port no.>

指定したポートの送信キューの情報を表示します。指定できる<nif no.>，<port no.>の値の範囲は，「パラメータに指定できる値」を参照してください。

本パラメータ省略時の動作

装置に実装されるすべてのポートの送信キュー，ポートからCPUへの送信キュー，内部LSI間の送信キュー（AX2430S-48T，AX2430S-48TD，AX2430S-48T2X）の情報を表示します。

［実行例］

図26-8　全送信キューの情報表示結果

> show qos queueing
Date 2007/03/01 12:00:00 UTC
To-CPU (outbound)
 Max_Queue=16
  Queue 1: Qlen=  0, Limit_Qlen=  2
  Queue 2: Qlen=  0, Limit_Qlen=  2
  Queue 3: Qlen=  0, Limit_Qlen= 64
  Queue 4: Qlen=  0, Limit_Qlen= 64
  Queue 5: Qlen=  0, Limit_Qlen= 64
  Queue 6: Qlen=  1, Limit_Qlen= 64
  Queue 7: Qlen=  3, Limit_Qlen= 64
  Queue 8: Qlen=  7, Limit_Qlen= 256
   discard packets
    HOL1=   33589, HOL2=     165, Tail_drop=      8839
          ・
          ・
          ・
SW (outbound)
 Max_Queue=32
  Queue 1: Qlen=   0, Limit_Qlen=  32
  Queue 2: Qlen=   0, Limit_Qlen=  32
  Queue 3: Qlen=   0, Limit_Qlen=  32
  Queue 4: Qlen=   0, Limit_Qlen=  32
  Queue 5: Qlen=  11, Limit_Qlen=  32
  Queue 6: Qlen=  15, Limit_Qlen=  32
  Queue 7: Qlen=  17, Limit_Qlen=  32
  Queue 8: Qlen=  18, Limit_Qlen=  32
   discard packets
    HOL1=     532, HOL2=       4, Tail_drop=         1
          ・
          ・
          ・
NIF0/Port1 (outbound)
 Max_Queue=8, Rate_limit=64kbit/s, Burst_size=4kbyte, Qmode=pq/tail_drop
  Queue1: Qlen=   1, Limit_Qlen=  32
  Queue2: Qlen=   0, Limit_Qlen=  32
  Queue3: Qlen=   0, Limit_Qlen=  32
  Queue4: Qlen=   2, Limit_Qlen=  32
  Queue5: Qlen=   3, Limit_Qlen=  32
  Queue6: Qlen=   5, Limit_Qlen=  32
  Queue7: Qlen=   8, Limit_Qlen=  32
  Queue8: Qlen=  11, Limit_Qlen=  32
   discard packets
    HOL1=   21532, HOL2=      54, Tail_drop=      1532
          ・
          ・
          ・
NIF0/Port50 (outbound)
 Max_Queue=8, Rate_limit=100Mbit/s, Burst_size=32kbyte, Qmode=pq/tail_drop
  Queue1: Qlen=   0, Limit_Qlen=  32
  Queue2: Qlen=   0, Limit_Qlen=  32
  Queue3: Qlen=   0, Limit_Qlen=  32
  Queue4: Qlen=   0, Limit_Qlen=  32
  Queue5: Qlen=   0, Limit_Qlen=  32
  Queue6: Qlen=   0, Limit_Qlen=  32
  Queue7: Qlen=   0, Limit_Qlen=  32
  Queue8: Qlen=   0, Limit_Qlen=  32
   discard packets
    HOL1=       0, HOL2=       0, Tail_drop=         0
>

［表示説明］

表26-4　統計情報表示項目

表示項目表示内容

詳細情報意味

インタフェース情報 NIF<nif no.>/Port<port no.> (outbound) ポートの送信キュー

To-CPU (outbound) ポートからCPUへの送信キュー

SW (outbound) 内部LSI間の送信キュー
（AX2430S-48T，またはAX2430S-48T2Xの場合にだけ表示）

QoS情報 Max_Queue=<number of queue> 送信キューの数

Rate_limit=<rate> ポートに設定されている帯域

オートネゴシエーション未解決（解決中を含む）：-

オートネゴシエーション解決済みまたは指定速度において，ポート帯域制御の指定がある場合：設定帯域

オートネゴシエーション解決済みまたは指定速度において，ポート帯域制御の指定がない場合：回線速度

Burst_size=<byte> ポート帯域制御のバーストサイズ

ポート帯域制御が有効の場合：指定バーストサイズ

ポート帯域制御が無効の場合：-

ポート帯域制御の設定については，コンフィグレーションコマンドtraffic-shape rateコマンド「コンフィグレーションコマンドレファレンス　traffic-shape rate」を参照してください。

Qmode=<schedule name>/<drop name> スケジューリング（pq,wrr,wfq,2pq+6drr,2pq+6wrr）／廃棄制御のモード（tail_drop）スケジューリングについての詳細は，コンフィグレーションコマンドqos-queue-listコマンド（「コンフィグレーションコマンドレファレンス　qos-queue-list」）を参照してください。

キュー情報 Queue<queue no.>: 送信キュー番号

Qlen=<queue length> 送信キューのパケットバッファ使用数

Limit_Qlen=<queue length> 送信キューの最大値

ポート統計情報 discard packets 送信キューに積まれずに廃棄したパケット

HOL1=<packets> パケット受信時に送信先ポートが決定した際，次の要因によって廃棄したパケット数

送信ポートの送信キューにまったく空きがない（廃棄制御のテールドロップ機能^※1によってキューイング優先度３の廃棄閾値を超えたために廃棄したパケット数）^※2

パケットバッファにまったく空きがない^※3

なお，HOLはhead of line blockingの略です。

HOL2=<packets> パケット受信時に送信先ポートが決定した際，送信ポートのパケットバッファに受信パケットを格納するだけの空きがなく廃棄したパケット数^※4

Tail_drop=<packets> パケット送信時に送信先ポートの送信キューにパケットをキューイングする際，送信キューの空きがなく廃棄したパケット数
また，廃棄クラスで廃棄されたパケット数^※5

注※1

廃棄制御のテールドロップ機能については「コンフィグレーションガイド Vol.2　4.4.1(1) テールドロップ」を参照してください。

注※2

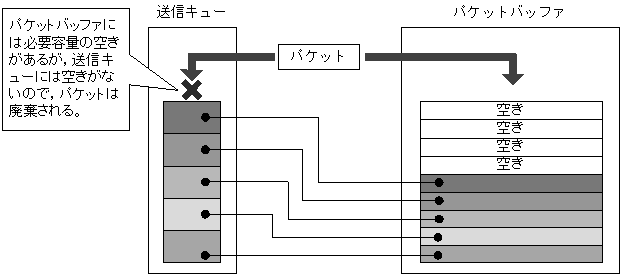

送信キューに空きがないためパケットが廃棄される場合の動作イメージを次に示します。

図26-9　送信キューに空きがないためパケットが廃棄される場合

注※3

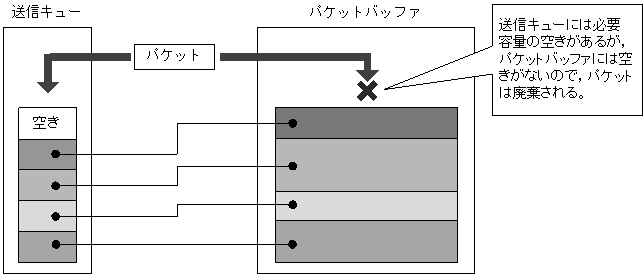

パケットバッファに空きがないためパケットが廃棄される場合の動作イメージを次に示します。

図26-10　パケットバッファに空きがないためパケットが廃棄される場合

注※4

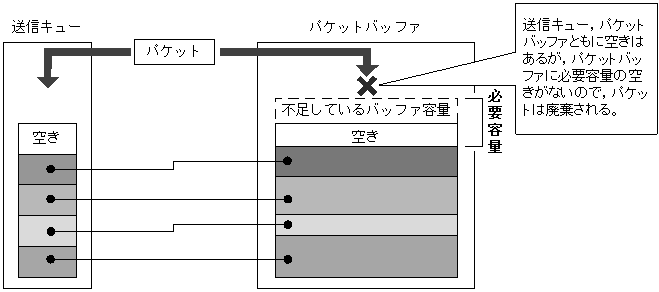

パケットバッファに受信パケットを格納する空きがないためパケットが廃棄される場合の動作イメージを次に示します。

図26-11　パケットバッファに受信パケットを格納する空きがないためパケットが廃棄される場合

注※5

次に示す場合は，キューイング優先度を変更していなくても"tail_drop"がカウントアップすることがあります。

送信キュー，パケットバッファともに空き領域が少ないときに，複数ポートから同時にパケットを受信して，受信パケットを格納する空きが無くなった場合

キューイング優先度にデフォルト値以外が適用される一部の制御パケットを受信した場合

表示項目	表示内容
詳細情報	意味
インタフェース情報	NIF<nif no.>/Port<port no.> (outbound)	ポートの送信キュー
To-CPU (outbound)	ポートからCPUへの送信キュー
SW (outbound)	内部LSI間の送信キュー（AX2430S-48T，またはAX2430S-48T2Xの場合にだけ表示）
QoS情報	Max_Queue=<number of queue>	送信キューの数
Rate_limit=<rate>	ポートに設定されている帯域オートネゴシエーション未解決（解決中を含む）：- オートネゴシエーション解決済みまたは指定速度において，ポート帯域制御の指定がある場合：設定帯域オートネゴシエーション解決済みまたは指定速度において，ポート帯域制御の指定がない場合：回線速度
Burst_size=<byte>	ポート帯域制御のバーストサイズポート帯域制御が有効の場合：指定バーストサイズポート帯域制御が無効の場合：- ポート帯域制御の設定については，コンフィグレーションコマンドtraffic-shape rateコマンド「コンフィグレーションコマンドレファレンス　traffic-shape rate」を参照してください。
Qmode=<schedule name>/<drop name>	スケジューリング（pq,wrr,wfq,2pq+6drr,2pq+6wrr）／廃棄制御のモード（tail_drop）スケジューリングについての詳細は，コンフィグレーションコマンドqos-queue-listコマンド（「コンフィグレーションコマンドレファレンス　qos-queue-list」）を参照してください。
キュー情報	Queue<queue no.>:	送信キュー番号
Qlen=<queue length>	送信キューのパケットバッファ使用数
Limit_Qlen=<queue length>	送信キューの最大値
ポート統計情報	discard packets	送信キューに積まれずに廃棄したパケット
HOL1=<packets>	パケット受信時に送信先ポートが決定した際，次の要因によって廃棄したパケット数送信ポートの送信キューにまったく空きがない（廃棄制御のテールドロップ機能^※1によってキューイング優先度３の廃棄閾値を超えたために廃棄したパケット数）^※2 パケットバッファにまったく空きがない^※3 なお，HOLはhead of line blockingの略です。
HOL2=<packets>	パケット受信時に送信先ポートが決定した際，送信ポートのパケットバッファに受信パケットを格納するだけの空きがなく廃棄したパケット数^※4
Tail_drop=<packets>	パケット送信時に送信先ポートの送信キューにパケットをキューイングする際，送信キューの空きがなく廃棄したパケット数また，廃棄クラスで廃棄されたパケット数^※5

［通信への影響］

なし

［応答メッセージ］

表26-5　show qos queueingコマンドの応答メッセージ一覧

メッセージ内容

Can't execute. コマンドを実行できません。再実行してください。

Illegal Port -- <port no.>. 指定ポート番号が不正です。指定パラメータを確認し再実行してください。
<port no.> ポート番号

メッセージ	内容
Can't execute.	コマンドを実行できません。再実行してください。
Illegal Port -- <port no.>.	指定ポート番号が不正です。指定パラメータを確認し再実行してください。 <port no.> ポート番号

［注意事項］

なし
