4.3.2　ラック搭載

装置本体はEIA規格準拠の19型キャビネットラックに搭載することができます。次の手順でラックに搭載します。


	AX3830SおよびAX3650Sシリーズではメモリカードスロット上部に取り付け，取り外しを行うための空間が必要です。他の機器の下に本装置を設置する場合は，機器のオプションやケーブルなど機器正面より飛び出しているものを考慮の上，空間を設けてください。


	付属のラック固定金具はM5のネジに対応しています。M5のネジに対応したラックを準備してください。


	ラック搭載時に必要な条件については「2.7　設置場所（2） 19型キャビネットラック」を参照してください。

【ステップ1】

装置本体にラック固定金具を取り付けます。

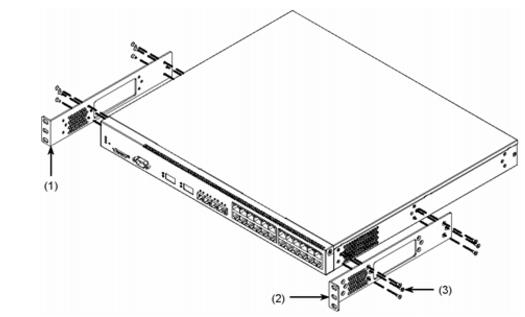

図4-2　ラック固定金具の取り付け（AX2400SおよびAX3600S）

(1) ラック固定金具（L）

(2) ラック固定金具（R）

(3) ネジ（M3×6，12本）


	ラック固定金具には（L）と（R）があります。ラック固定金具（L）には金具側面に「L」の刻印が，ラック固定金具（R）には「R」の刻印があります。

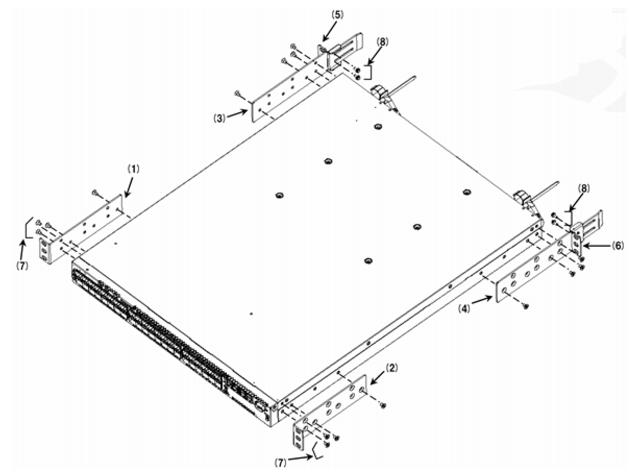

図4-3　ラック固定金具の取り付け（AX3800S）

(1) ラック固定金具－正面用（L）

(2) ラック固定金具－正面用（R）

(3) ラック固定金具－背面用（L）

(4) ラック固定金具－背面用（R）

(5) ラック固定金具－背面取り付け用（L）

(6) ラック固定金具－背面取り付け用（R）

(7) ネジ（M4×6，16本）

(8) ネジ（M3×8，4本）


	ラック固定金具には正面用(L)/(R)と背面用(L)/(R)と背面取り付け用(L)/(R)があります。ラック固定金具の正面用(L)/(R)には金具側面に「FL」「FR」の刻印が，ラック固定金具の背面用(L)/(R)には金具側面に「RL」「RR」の刻印があります。背面取り付け用(L)/(R)の金具形状は共通であり，識別のための刻印はありません。


	AX3800Sは正面および背面の固定金具の取り付け位置を調整可能することで，ラック柱前後間隔は620~655，670~705，720~755，770~805，820~855mmの範囲に対応可能です。


	ラック搭載時，本装置の正面側にスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。本装置の正面側に必要なスペース（ケーブル引き出し用）については，「表2-24　ラックの条件」を参照してください。

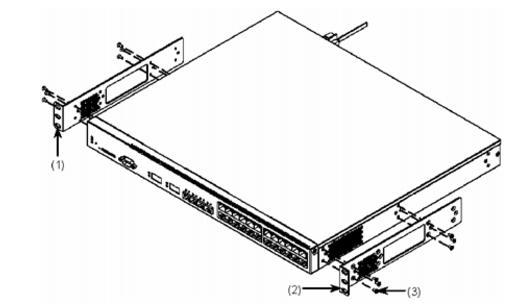

図4-4　ラック固定金具の取り付け【50mm奥に調整する場合】（AX2400SおよびAX3600Sの例）

(1) ラック固定金具（L）

(2) ラック固定金具（R）

(3) ネジ（M3×6，12本）


	ラック固定金具を装置に取り付けるときには，付属のネジを使用してください。


	ラック固定金具には4種類のものがあります。 AC電源モデルおよびDC電源モデル用...ネジ穴12個 AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用　...ネジ穴12個，「24P/EPU」のラベル表示あり電源冗長モデル（AX3650S）用　...ネジ穴10個電源冗長モデル（AX3830S）用　...ネジ穴20個装置に取り付ける場合は，正しい組み合わせで使用してください。

【ステップ2】

装置をラックへ搭載します。

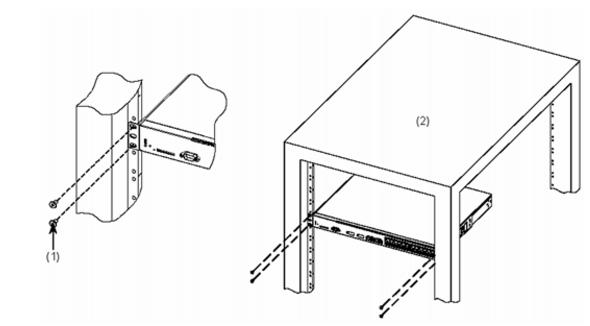

図4-5　ラックへの搭載（AX2400SおよびAX3600S）

(1) ネジ（M5，4本）

(2) 19型キャビネットラック

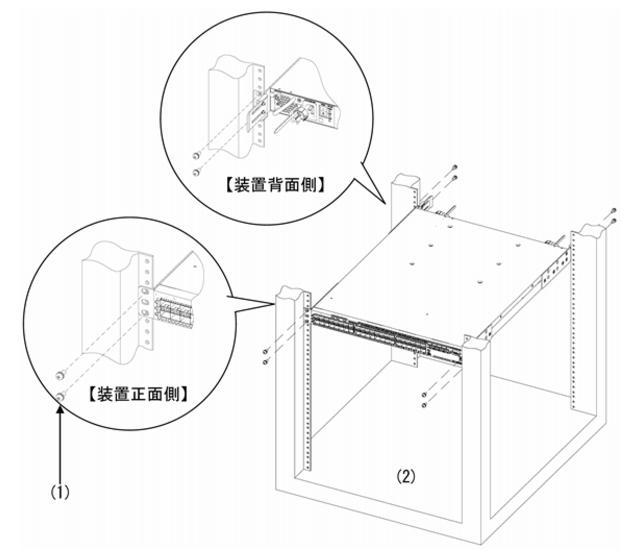

図4-6　ラックへの搭載（AX3800S）

(1) ネジ（M5，8本）

(2) 19型キャビネットラック


	装置をラックに搭載する場合は，装置が安定した状態にあるかを十分確認して作業してください。不安定な状態で作業した場合，落下や転倒によるけがの原因となります。


	装置をラックに取り付けるときには，ラックに付属しているM5のネジを使用してください。


	AX3800Sは正面および背面の固定金具の取り付け位置を調整可能することで，ラック柱前後間隔は620~655，670~705，720~755，770~805，820~855mmの範囲に対応可能です。
