5.5.1　電源冗長モデル（AX3630S，AX3640S）

装置の電源を入れたままでファンユニットを交換する場合，ファンユニットを取り外してから取り付けるまでを3分以内で行ってください。3分を過ぎると，装置内部の温度上昇により，障害発生の原因となります。

（1）  取り外し方

【ステップ1】

ファンユニットのネジをゆるめます。

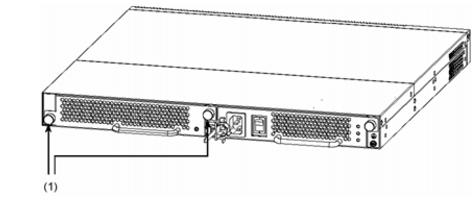

図5-11　ファンユニットの取り外し-1

(1) ネジ

【ステップ2】

ファンユニットを手前に引いて取り外します。（取り外すときは，取っ手を持って少し引き出し，下面を支えながら取り出してください。）

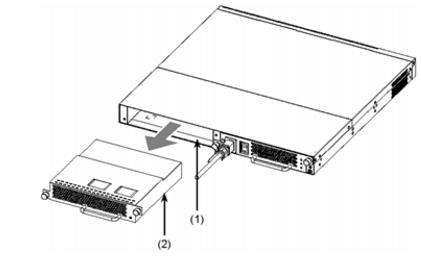

図5-12　ファンユニットの取り外し-2

(1) 電源機構スロット2

(2) ファンユニット

（2）  取り付け方

【ステップ1】

電源機構スロット2にファンユニットを取り付けます。

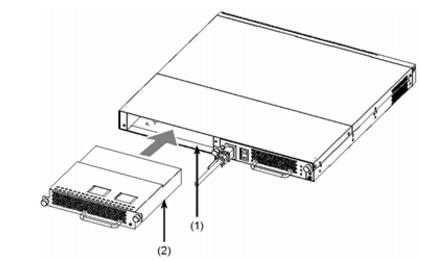

図5-13　ファンユニットの取り付け-1

(1) 電源機構スロット2

(2) ファンユニット

【ステップ2】

ファンユニットのネジを締めます。

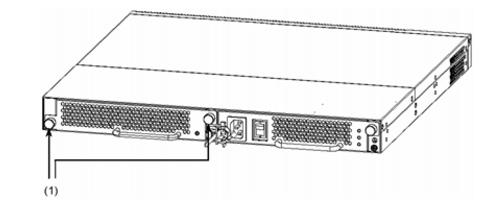

図5-14　ファンユニットの取り付け-2

(1) ネジ
