4.8.1 SFP(SFP-T,SFP-T (T))の取り付けと取り外し
![]()
SFP-T,SFP-T (T)動作中(リンク確立中)の温度は,最高65℃になります。動作中および動作停止直後は手を触れないでください。やけどの原因となります。なお,SFP-T,SFP-T (T)を取り外す場合は以下の手順に従ってください。以下の手順に従わないと,やけどの原因となります。
(1) 取り付け方
レバーを図のように起こしたまま,「カチッ」と音がするまでSFPを挿入します。

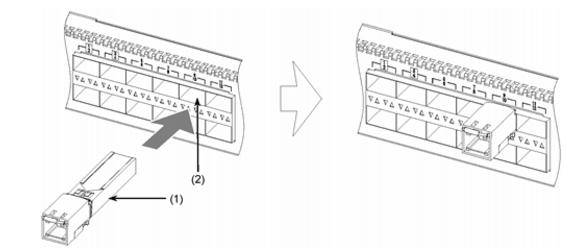

図4-47 SFPの取り付け(上側のポート)(1) SFP(2) SFPスロット
![]()
上図はSFPスロットが2段になっているモデルの上側のSFPスロットに取り付ける場合の例です。1段のモデルの場合も,SFPの向きを上図のようにして取り付けてください。ただし,SFPスロットが2段になっているモデルの下側のSFPスロットに取り付ける場合は,次図のように,SFPの向きを上下逆にして取り付けてください。

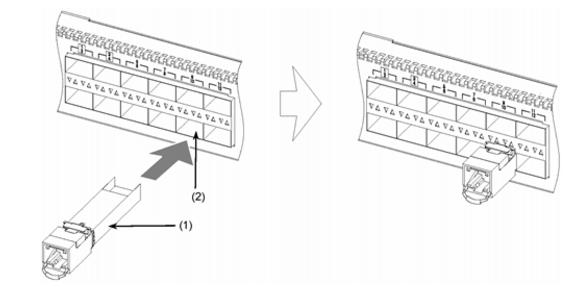

図4-48 SFPの取り付け(下側のポート)(1) SFP(2) SFPスロット(2) 取り外し方
レバーを矢印の方向に下ろし,レバーを持って手前に引き抜きます。

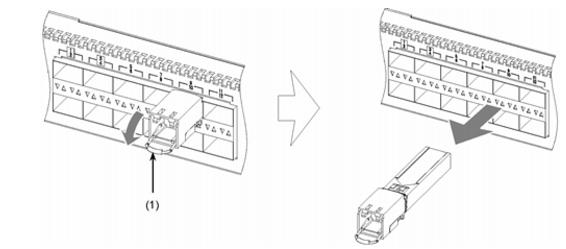

図4-49 SFPの取り外し(1) レバー
![]() ![]() ![]() |
