ハードウェア取扱説明書

4.7.2　ダミーメモリカードの取り付けと取り外し

ダミーメモリカード（以下ダミーカード）は，メモリカードをご使用にならないとき，装置本体のメモリカードスロットにメモリカードの代わりに取り付けます。

ダミーカードは，出荷時，装置本体に同梱しています。装置本体設置後，以下の手順に従いダミーカードをご使用ください。

装置本体を移動させる場合は，ダミーカードを取り外してください。移動中にダミーカードに無理な力が加わると，メモリカードスロットのコネクタ部を破損するおそれがあります。

以下は，Bタイプで取り付け，取り外しを行う場合の例です。 Aタイプの場合も，同様の手順で行ってください。

（1）  取り付け方

「カチッ」と音がするまでダミーカードを挿入し，ゆっくり指を離します。（ダミーカードの角がとれて斜めになった部分を右側にして取り付けてください。）

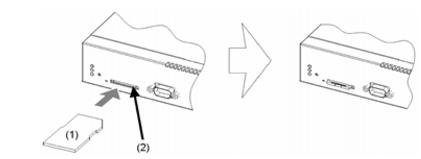

図4-44　ダミーカードの取り付け

(1) ダミーカード

(2) メモリカードスロット

ダミーカードを取り付ける場合は，ダミーカードを強く押したり，指ではじいたりしないでください。メモリカードスロットのコネクタ部を破損するおそれがあります。

メモリカードスロットにほこりが付着しているときは，乾いた布などでほこりを除去してから取り付けてください。

（2）  取り外し方

【ステップ1】

一度「カチッ」と音がするまでダミーカードを押します（ロックが外れ，ダミーカードが少し手前に出ます）。

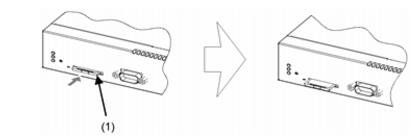

図4-45　ダミーカードの取り外し方

(1) ダミーカード

【ステップ2】

ダミーカードを取り外します。

図4-46　ダミーカードの取り出し

ダミーカードを取り外す場合は，ロックが掛かった状態から無理に引っ張り出したりしないでください。メモリカードスロットのコネクタ部を破損するおそれがあります。

取り外したダミーカードは大切に保管してください。
