14.4.1　VLANグループ単位のロードバランス構成

GSRPでは，VLANグループ単位にマスタ状態，バックアップ状態の状態管理を行います。1台のGSRPスイッチで最大64個のVLANグループまで設定できます。複数のVLANグループを同居させることで，VLANグループ単位のロードバランス構成をとり，トラフィックの負荷分散を図ることができます。ロードバランス構成の概要を次の図に示します。

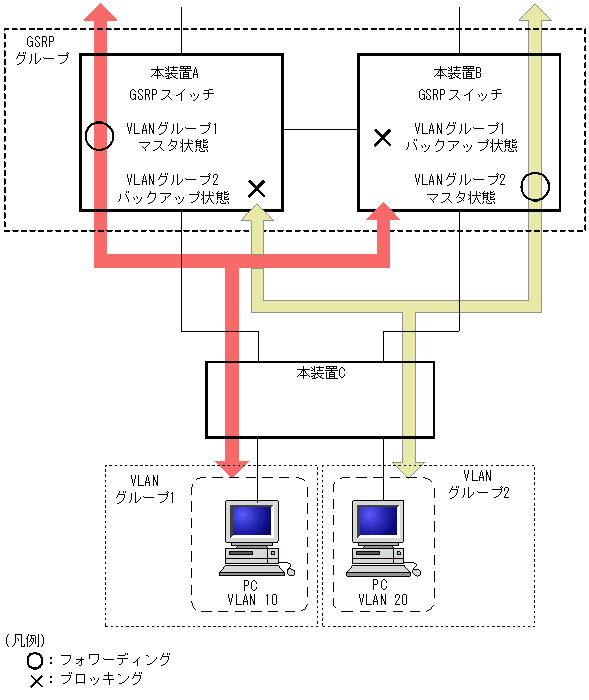

この図では，本装置AがVLANグループ1に対してマスタ状態，VLANグループ2に対してバックアップ状態で動作，また本装置BがVLANグループ1に対してバックアップ状態，VLANグループ2に対してマスタ状態で動作している例を示しています。

図14-8　ロードバランス構成

[図データ]
