1.1　構成定義情報ファイルに定義できる構成定義情報

本装置の構成定義情報の入力形式を，CLIタイプ1階層入力形式と呼びます。CLIタイプ1階層入力形式は，入力する際に構成定義情報の階層構造に応じてモード遷移しながら入力していくため，1回の入力文字数が少なくてすみます。また，表示内容をそのままコマンドとして入力できるため，このマニュアルなどの入力例を有効に使用することで，構成定義情報を効率的に設定できます。

構成定義情報ファイルに定義できる構成定義情報の一覧を次の表に示します。

表1-1　構成定義情報一覧

項番 情報グループ名 内容
1 ルータ管理情報 ルータ名，設置場所等の管理情報やリモート運用端末のIPアドレス，IPv6アドレス定義
2 SNMP情報 コミュニティ名称，SNMPマネージャアドレスなどのSNMPセッションに関する定義
リアルタイムモニタに関する定義
3 回線(Line，Subline)情報 回線の種別，回線速度などのレイヤ1の定義
4 リンクレイヤプロトコル情報 PPPプロトコルやフレームリレープロトコルの各種パラメータ定義(レイヤ2の情報)
5 トンネル情報 トンネルインタフェースに関する定義
6 IPインタフェース情報 IPv4アドレスやスタティックARPの定義
IPv6アドレスやスタティックNDP，RAの定義
IPパケットフィルタリングに関する定義
Tag-VLAN連携に関する定義
アドレス変換機能に関する定義
7 IPルーティングプロトコル情報 RIP，OSPF，BGP，RIPng，OSPFv3，BGP4+，IS-ISのプロトコルに関する定義
スタティックルーティングに関する定義
8 IPマルチキャストルーティングプロトコル情報 PIM-DM，PIM-SM，DVMRP，IGMPのプロトコルに関する定義
9 フロー情報 フロー制御に関する定義
10 QoS情報 最低帯域保証などのサービス品質保証(QoS)に関する定義
11 IPX情報 IPXプロトコルに関する定義
12 ブリッジ情報 ブリッジに関する定義
13 デフォルト情報 項番1〜9の構成定義での初期値に関する定義
14 VRRP情報 VRRPに関する定義
15 RA情報 RAに関する定義
16 ホスト名情報 ホスト名称に関する定義
17 ログ情報 ログの運用方法に関する定義
18 NTP情報 NTPに関する定義
19 Disable情報 H／Wボードの閉塞に関する定義

構成定義情報の相関関係を次の図に示します。

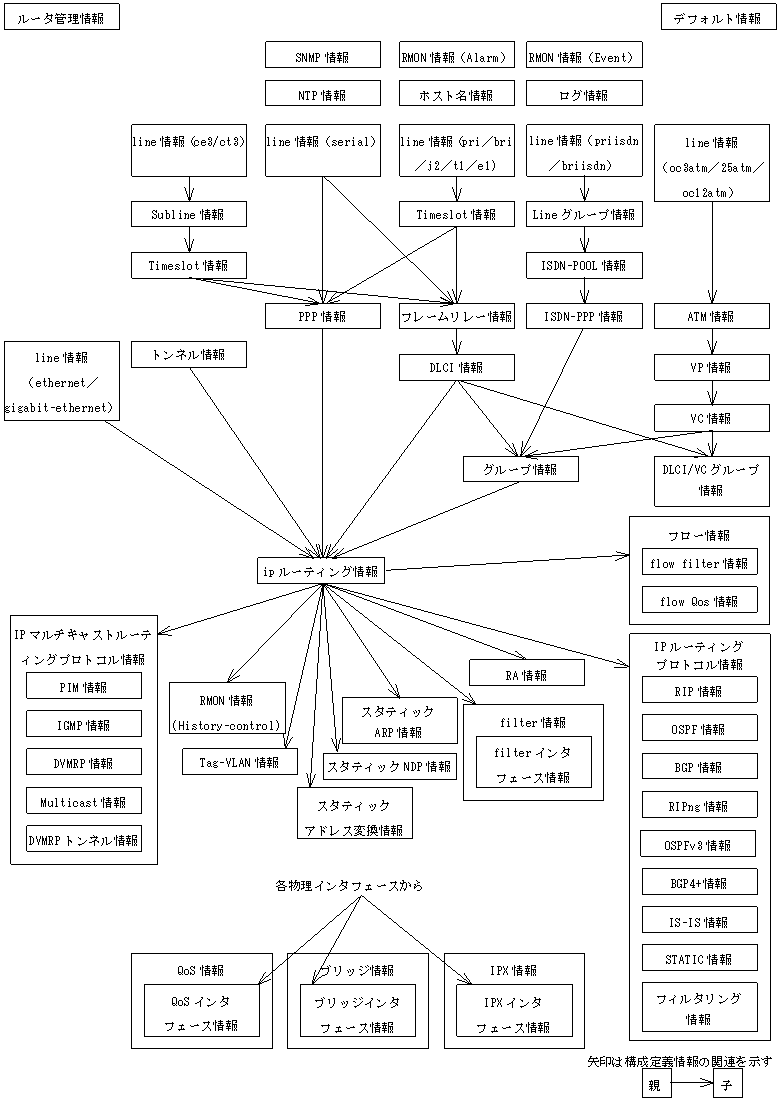

図1-1　構成定義情報の相関関係

[図データ]
