はじめに

対象製品およびソフトウェアバージョン

このマニュアルはAX2000Rモデルを対象に記載しています。また,AX2000RのソフトウェアROUTE-OS8B Ver. 8.4の機能について記載しています。

操作を行う前にこのマニュアルをよく読み,書かれている指示や注意を十分に理解してください。また,このマニュアルは必要なときにすぐ参照できるよう使いやすい場所に保管してください。

対象読者

AX2000Rを利用したネットワークシステムを構築し,運用するシステム管理者の方を対象としています。

また,次に示す知識を理解していることを前提としています。

このマニュアルの記述内容について

このマニュアル中には,AX2000Rでサポートしていない機能に関する用語・文言が一部に記載されております。以下に挙げます機能に関する用語・文言につきましては,AX2000Rでサポートしていない機能とご理解くださいますようお願い致します。

(1)BCUの二重化

(2)電源の冗長構成

(3)オンライン中のボード交換(NIFの活栓挿抜)

(4)以下のネットワークインタフェース
・イーサネットインタフェースのうち,100BASE-FX
・WANインタフェースのうち,J2(6.3Mbit/s),T1,T3,E1,E3,OC-3c,OC-12c,OC-48c。
 また,APS機能および各種関連コマンドパラメータのsubline指定。
・ATMインタフェースのうち,OC-12c。また,OC-3cの8ポートNIF

(5)RMイーサネット(BCUにある管理用イーサネットポート)

(6)AUXポートおよびダイアルアップIP接続

(7)階層化シェーパ


また,AX2000Rでサポートする構成定義コマンドの入力形式をCLIタイプ1階層入力形式,構成定義コマンドをCLIタイプ1コマンドと記載する場合があります。

このマニュアルの訂正について

このマニュアルに記載の内容は,ソフトウェアと共に提供する「リリースノート」および「マニュアル訂正資料」で訂正する場合があります。

マニュアルの構成

このマニュアルは,次に示す17の章と付録から構成されています。17の章は二つの編に分かれています。「第1編 構成定義情報」は,構成定義情報の定義や操作などについて説明しています。「第2編 構成定義情報の設定例」では,具体的な構成定義情報の設定例を説明しています。

第1編 構成定義情報

第1章 構成定義情報の定義
構成定義情報を定義するのに必要なことについて説明しています。

第2章 初期導入時の設定
初期導入時に動作するセットアップ機能を使った設定手順や設定例について説明しています。

第3章 構成定義情報の編集
構成定義情報の編集方法について説明しています。

第4章 構成定義情報の操作
構成定義情報のファイル転送などの操作について説明しています。

第2編 構成定義情報の設定例

第5章 ネットワークインタフェースの設定例
IPv4ネットワークでのネットワークインタフェースの設定例について説明しています。

第6章 IPv6ネットワークのネットワークインタフェース設定例
IPv6ネットワークでのネットワークインタフェースの設定例について説明しています。

第7章 IPパケット中継関連の設定例
IPv4ネットワークでのパケット中継関連の設定例について説明しています。

第8章 IPルーティングプロトコル関連の設定例
IPv4ネットワークでのルーティングプロトコル関連の設定例について説明しています。

第9章 IPマルチキャストの設定例
IPv4ネットワークでのマルチキャストの設定例について説明しています。

第10章 IPv6パケット中継関連の設定例
IPv6ネットワークでのパケット中継関連の設定例について説明しています。

第11章 IPv6ルーティングプロトコル関連の設定例
IPv6ネットワークでのルーティングプロトコル関連の設定例について説明しています。

第12章 IPv6マルチキャストの設定例
IPv6ネットワークでのマルチキャストの設定例について説明しています。

第13章 QoS関連の設定例
QoS制御,Diff-serv機能などの設定例について説明しています。

第14章 マルチプロトコル関連の設定例
ブリッジやIPXプロトコルの設定例について説明しています。

第15章 高信頼性機能の設定例
VRRPの設定例について説明しています。

第16章 ネットワーク管理の設定例
SNMPやRMONの設定例について説明しています。

第17章 運用管理情報の設定例
RADIUS機能,ログ情報などの設定例について説明しています。

付録A 用語解説
このマニュアルで使用している用語の意味を説明しています。

このマニュアルのURL

このマニュアルの内容は下記URLに掲載しております。

http://www.alaxala.com

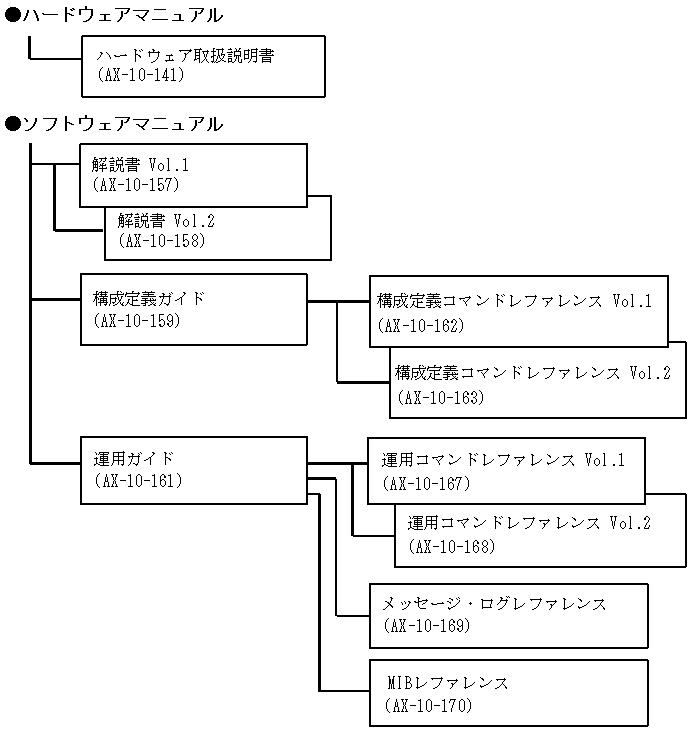

AX2000Rマニュアル体系

[図データ]

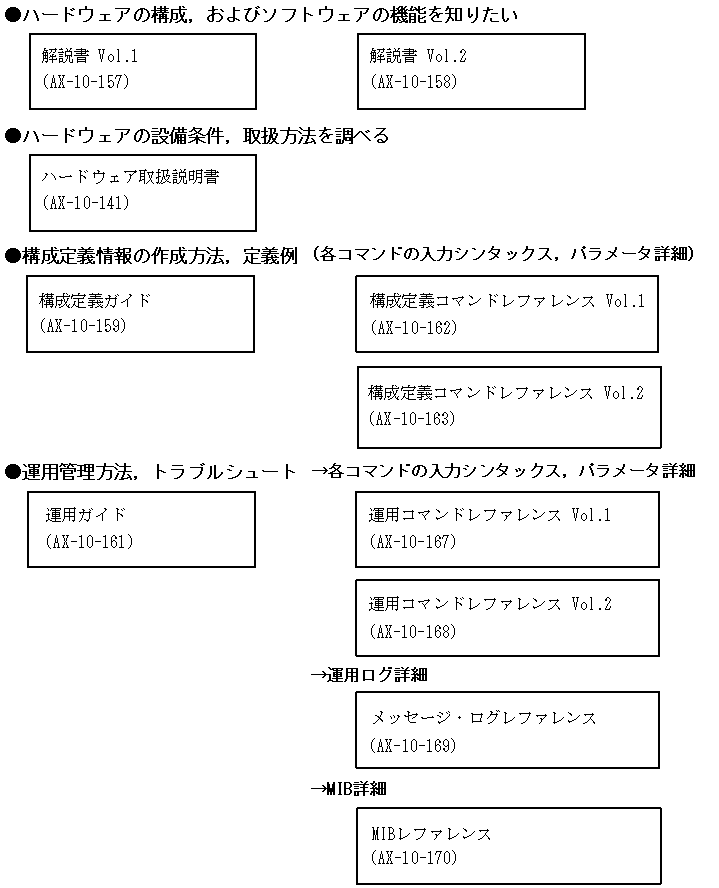

AX2000Rシリーズマニュアルの読書手順

本装置の導入,セットアップ,日常運用までの作業フローに従って,それぞれの場合に参照するマニュアルを次に示します。かっこ内はマニュアル番号です。

[図データ]

このマニュアルでの表記


AAL         ATM Adaptation Layer
ABR         Available Bit Rate
AC          Access Concentrator
ACK         ACKnowledge
ADSL        Asymmetric Digital Subscriber Line
AIS         Alarm Indication Signal
ALG         Application Level Gateway
ANSI        American National Standards Institute
APS         Automatic Protection Switching
ARP         Address Resolution Protocol
AS          Autonomous System
ATM         Asynchronous Transfer Mode
AUX         Auxiliary
BAP         Bandwidth Allocation Protocol
BAS         Broadband Access Server
BECN        Backward Explicit Congestion Notification
BGP         Border Gateway Protocol
BGP4        Border Gateway Protocol - version 4
BGP4+       Multiprotocol Extensions for Border Gateway Protocol - version 4
bit/s       bits per second     *bpsと表記する場合もあります。
BOD         Bandwidth On Demand
BPDU        Bridge Protocol Data Unit
BRI         Basic Rate Interface
BSR         BootStrap Router
CBR         Constant Bit Rate
CIDR        Classless Inter-Domain Routing
CIR         Committed Information Rate
CLLM        Consolidated Link Layer Management
CLNP        Connectionless Network Protocol
CLNS        ConnectionLess Network System
CLP         Cell Loss Priority
CNTL        CoNTroL
CONS        Connection Oriented Network System
CRC         Cyclic Redundancy Check
CSMA/CD     Carrier Sense Multiple Access with Collision Detection
CSNP        Complete Sequence Numbers PDU
DA          Destination Address
DCE         Data Circuit terminating Equipment
DHCP        Dynamic Host Configuration Protocol
Diff-serv   Differentiated Services
DIS         Draft International Standard/Designated Intermediate System
DLCI        Data Link Connection Identifier
DNS         Domain Name System
DR          Designated Router
DSAP        Destination Service Access Point
DSCP        Differentiated Services Code Point
DSU         Digital Service Unit
DTE         Data Terminal Equipment
DVMRP       Distance Vector Multicast Routing Protocol
E-Mail      Electronic Mail
ES          End System
FCS         Frame Check Sequence
FDB         Filtering DataBase
FDDI        Fiber Distributed Data Interface
FECN        Forward Explicit Congestion Notification
FERF        Far End Receive Failure
FQDN        Fully Qualified Domain Name
FR          Frame Relay
FTTH        Fiber To The Home
GBIC        GigaBit Interface Converter
GFR         Guaranteed Frame Rate
HDLC        High level Data Link Control
HMAC        Keyed-Hashing for Message Authentication
IANA        Internet Assigned Numbers Authority
ICMP        Internet Control Message Protocol
ICMPv6      Internet Control Message Protocol version 6
ID          Identifier
IEC         International Electrotechnical Commission
IEEE        Institute of Electrical and Electronics Engineers, Inc.
IETF        the Internet Engineering Task Force
IGMP        Internet Group Management Protocol
IIH         IS-IS Hello
ILMI        Interim Local Management Interface
INS         Information Network System
IP          Internet Protocol
IPsec       Security Architecture for IP
IPv4        Internet Protocol version 4
IPv6        Internet Protocol version 6
IPV6CP      IPv6 Control Protocol
IPX         Internetwork Packet Exchange
ISDN        Integrated Services Digital Network
IS          Intermediate System
IS-IS       Information technology - Telecommunications and Information
            exchange between systems - Intermediate system to Intermediate
            system Intra-Domain routeing information exchange protocol for use
            in conjunction with the Protocol for providing the
            Connectionless-mode Network Service (ISO 8473)
ISO         International Organization for Standardization
ISP         Internet Service Provider
ITU-T       International Telecommunication Union -
            Telecommunication, Standardization Sector
LAN         Local Area Network
LCP         Link Control Protocol
LED         Light Emitting Diode
LIS         Logical IP Subnetwork
LLB         Local Loop Back
LLC         Logical Link Control
LLQ+3WFQ    Low Latency Queueing + 3 Weighted Fair Queueing
LQR         Link Quality Report
LSP         Link State PDU
MAC         Media Access Control
MC          Memory Card
MCR         Media Access Control
MD5         Message Digest 5
MIB         Management Information Base
MLD         Multicast Listener Discovery
MMF         Multi Mode Fiber
MRU         Maximum Receive Unit
MSS         Maximum Segment Size
MTU         Maximum Transfer Unit
NAK         Not AcKnowledge
NAPT        Network Address Port Translation
NAPT-PT     Network Address Port Translation - Protocol Translation
NAT         Network Address Translation
NAT-PT      Network Address Translation - Protocol Translation
NCP         Network Control Protocol
NDP         Neighbor Discovery Protocol
NET         Network Entity Title
NetBIOS     Network Basic Input/Output System
NIF         Network Interface board
NLA ID      Next-Level Aggregation Identifier
NLP         Network Layer Protocol
NSAP        Network Service Access Point
NSSA        Not So Stubby Area
NTP         Network Time Protocol
OAM         Operation Administration and Management
OC-12c      Optical Carrier level 12 concatetenation
OC-3c       Optical Carrier level 3 concatenation
OC-48c      Optical Carrier level 48 concatetenation
ONU         Optical Network Unit
OSI         Open Systems Interconnection
OSPF        Open Shortest Path First
OUI         Organizationally Unique Identifier
packet/s   packet per second     *ppsと表記する場合もあります。
PAD         PADding
PADI        PPPoE Active Discovery Initiation
PADO        PPPoE Active Discovery Offer
PADR        PPPoE Active Discovery Request
PADS        PPPoE Active Discovery Session-confirmation
PADT        PPPoE Active Discovery Terminate
PC          Personal Computer
PCI         Protocol Control Information
PCR         Peak Cell Rate
PDU         Protocol Data Unit
PHY         PHYsical layer protocol
PICS        Protocol Implementation Conformance Statement
PID         Protocol IDentifier
PIM         Protocol Independent Multicast
PIM-DM      Protocol Independent Multicast-Dense Mode
PIM-SM      Protocol Independent Multicast-Sparse Mode
PIM-SSM     Protocol Independent Multicast-Source Specific Multicast
POS         PPP over SONET/SDH
PPP         Point-to-Point Protocol
PPPoE       PPP over Ethernet
PRI         Primary Rate Interface
PSNP        Partial Sequence Numbers PDU
PSS         Product Support Service
PVC         Permanent Virtual Channel (Connection)/Permanent Virtual Circuit
QoS         Quality of Service
RA          Router Advertisement
RDI         Remote Defect Indication
REJ         REJect
RFC         Request For Comments
RIP         Routing Information Protocol
RIPng       Routing Information Protocol next generation
RLB         Remote Loop Back
RM          Routing Manager
RMON        Remote Network Monitoring MIB
RP          Routing Processor
RPF         Reverse Path Forwarding
RQ          ReQuest
SA          Source Address
SAP         Service Access Point
SD          Start Delimiter
SDH         Synchronous Digital Hierarchy
SDU         Service Data Unit
SD-I        Super Digital I interface
SDU         Service Data Unit
SEL         NSAP SELector
SFD         Start Frame Delimiter
SMF         Single Mode Fiber
SMTP        Simple Mail Transfer Protocol
SNA         Systems Networking Architecture
SNAP        Sub-Network Access Protocol
SNMP        Simple Network Management Protocol
SNP         Sequence Numbers PDU
SNPA        Subnetwork Point of Attachment
SONET       Synchronous Optical Network
SPF         Shortest Path First
SPT         Spanning Tree
SPX         Sequenced Packet Exchange
SSAP        Source Service Access Point
SVC         Switched Virtual Channel (Connection)
TA          Terminal Adapter
TCP/IP      Transmission Control Protocol/Internet Protocol
TLA ID      Top-Level Aggregation Identifier
TLV         Type, Length, and Value
TOS         Type Of Service
TPID        Tag Protocol Identifier
TTC         the Telecommunication Technology Committee
TTL         Time To Live
UBR         Unspecified Bit Rate
UBR+        Unspecified Bit Rate plus
UDP         User Datagram Protocol
UNI         User Network Interface
UPC         Usage Parameter Control
VBR         Variable Bit Rate
VC          Virtual Channel/Virtual Call/Virtual Circuit
VCI         Virtual Channel Identifier
VLAN        Virtual LAN
VLL         Virtual Leased Line
VP          Virtual Path
VPI         Virtual Path Identifier
VRRP        Virtual Router Redundancy Protocol
WAN         Wide Area Network
WFQ         Weighted Fair Queueing
WS          Work Station
WWW         World-Wide Web

このマニュアルで使用している記号

このマニュアルで使用している記号を次に示します。

記号 意味
[ ] キーボードのキーを示します。

(例)
[C]… Cキー
[TAB]… Tabキー
[Enter]… EnterキーやReturnキー(キャリッジリターン)
[ + ] +の前に示したキーを押しながら,+の後ろに示したキーを押すことを示します。

(例)
[Ctrl+C]… Ctrlキーを押しながら,Cキーを押す

常用漢字以外の漢字の使用について

このマニュアルでは,常用漢字を使用することを基本としていますが,次に示す用語については,常用漢字以外を使用しています。

kB(バイト)などの単位表記について

1kB(キロバイト),1MB(メガバイト),1GB(ギガバイト),1TB(テラバイト)はそれぞれ1,024バイト,1,024バイト,1,024バイト,1,024バイトです。

[目次][前へ][次へ]


[他社商品名称に関する表示]

Copyright (c)2005 ALAXALA Networks Corporation. All rights reserved.
