A.1 GBICおよびネットワークインタフェースボードの光コネクタの清掃

 GBICおよびネットワークインタフェースボードの光コネクタの清掃は,以下の手順で行ないます。


以下は,GBICの光コネクタを清掃する場合の例です。
ネットワークインタフェースボードの光コネクタを清掃する場合も,同様の手順で行なってください。




ステップ1

エアーダスターを使用し,光コネクタ内のごみ,ほこりを除去します。

図 A.1-1 光コネクタとフェルール端面


可燃性ガスのエアーダスターを使用する場合は,火気の近くで使用しないで下さい。
火災の原因となります。



エアーダスターは光コネクタ清掃用のものを使用してください。
光コネクタ清掃用以外のものを使用すると,フェルール端面を汚す恐れがあります。



フェルール端面にエアーダスターのノズルや容器が触れないようにしてください。
故障の原因となります。



エアーダスターの取り扱いについては,エアーダスターのマニュアルを参照してください。




ステップ2

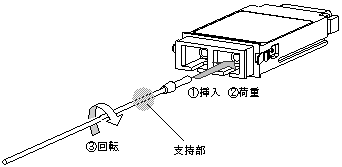

光コネクタクリーナー(スティックタイプ)を使用し,フェルール端面に付着した汚れを清掃します。

図 A.1-2 フェルール端面の清掃


光コネクタクリーナーは専用のものを使用してください。
専用以外のものを使用すると,フェルール端面を汚す恐れがあります。



清掃を行なう前に,光コネクタクリーナーの先端部分を点検して,布破れ,汚れ,異物付着等の異常がないことを確認してください。
先端部分に異常があるものを使用すると,フェルール端面を傷つける恐れがあります。



清掃するとき,過剰な力で押し付けないでください。
フェルール端面を傷つける恐れがあります。



光コネクタクリーナーの回転は時計方向のみとしてください。
時計方向・反時計方向への相互回転しながら使用すると,フェルール端面を傷つける恐れがあります。



光コネクタクリーナーの取り扱いについては,光コネクタクリーナーのマニュアルを参照してください。




A.2 光ファイバケーブルの清掃

 光ファイバケーブルのコネクタの清掃は,以下の手順で行ないます。



ステップ1

エアーダスターを使用し,コネクタ先端部のごみ,ほこりを除去します。

図 A.2-1 コネクタとフェルール端面


可燃性ガスのエアーダスターを使用する場合は,火気の近くで使用しないで下さい。
火災の原因となります。



エアーダスターは光コネクタ清掃用のものを使用してください。
光コネクタ清掃用以外のものを使用すると,フェルール端面を汚す恐れがあります。



フェルール端面にエアーダスターのノズルや容器が触れないようにしてください。
故障の原因となります。



エアーダスターの取り扱いについては,エアーダスターのマニュアルを参照してください。




ステップ2

光コネクタクリーナー(リールタイプ)を使用し,フェルール端面に付着した汚れを清掃します。

図 A.2-2 フェルール端面の清掃


光コネクタクリーナーは,専用のものを使用して下さい。
専用以外のものを使用すると,フェルール端面を傷つける恐れがあります。



清掃するとき,過剰な力で押し付けないでください。
フェルール端面を傷つける恐れがあります。



光コネクタクリーナーの取り扱いについては,光コネクタクリーナーのマニュアルを参照してください。
