1.1.1 AX2001R
AX2001Rは以下のハードウェア仕様を備えています。
・内蔵イーサネットポート（10BASE−T／100BASE−TX）：2ポート
・ネットワークインタフェースボード用スロット：1スロット
・メモリカードスロット：2スロット
・メモリスロット（装置内部）：1スロット（128MBまたは256MB）
・CONSOLE（RS−232C）ポート：1ポート
（1）外観図

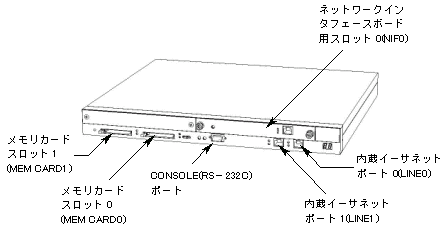

図 1.1-1 AX2001R正面外観

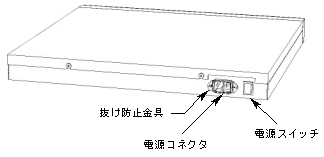

図 1.1-2 AX2001R背面外観
（2）コネクタ
装置本体の各コネクタに接続するケーブルについては，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照してください。
（3）LEDおよびスイッチ
各LEDの番号が表の番号に対応しています。

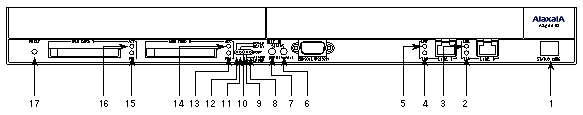

図 1.1-3 AX2001R正面パネル
表 1.1-1 AX2001R正面パネルLEDの表示，スイッチについて
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
STATUS CODE |
7SEG：緑 |
装置の状態等の表示用7SEG 10進2桁 |
緑点灯：00〜99の装置状態コードを表示（POST LED点灯によりコード内容異なる） |
|
2 |
T／R 0 |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
3 |
LNK 0 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
4 |
T／R 1 |
LED：緑 |
LINE1の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
5 |
LNK 1 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
6 |
STATUS |
LED：緑 |
内蔵イーサの動作状態を示す |
緑点灯：動作可能 |
|
7 |
STATUS |
LED：緑 |
RMPの動作状態を示す |
緑点灯：動作可能 |
|
8 |
POST |
LED：緑 |
STATUS CODEがRM−CPUの初期診断コードを表示している状態を示す |
緑点灯：STATUS CODE（7SEG）がRM−CPUの初期診断コードを表示している状態を示す |
|
9 |
ALARM |
LED：赤 |
装置障害発生を示す |
赤点灯：装置の障害発生 |
|
10 |
ERROR |
LED：黄 |
装置の部分障害発生を示す |
黄点灯：装置の部分障害発生 |
|
11 |
READY |
LED：緑 |
装置の動作可能状態を示す |
緑点灯：動作可能 |
|
12 |
POWER |
LED：緑 |
電源の投入状態を示す |
緑点灯：RMP内の出力電圧が正常 |
|
13 |
PRIMARY 0 |
LED：緑 |
MEM CARD 0の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
14 |
ACCESS 0 |
LED：緑 |
点灯 ：メモリカード0アクセス中（メモリカード取り外し禁止） |
|
|
15 |
PRIMARY 1 |
LED：緑 |
MEM CARD 1の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
16 |
ACCESS 1 |
LED：緑 |
点灯 ：メモリカード1アクセス中（メモリカード取り外し禁止） |
|
|
17 |
RESET |
スイッチ |
装置のマニュアルリセットスイッチ（注2） |
装置を再起動する |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
|
|
RESETスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。 |
1.1.2 AX2002R
AX2002Rは以下のハードウェア仕様を備えています。
・内蔵イーサネットポート（10BASE−T／100BASE−TX）：4ポート
・ネットワークインタフェースボード用スロット：2スロット
・メモリカードスロット：2スロット
・メモリスロット（装置内部）：1スロット（128MBまたは256MB）
・CONSOLE（RS−232C）ポート：1ポート
（1）外観図

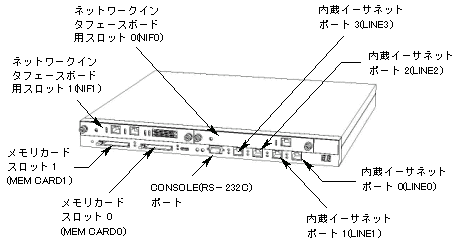

図 1.1-4 AX2002R正面外観

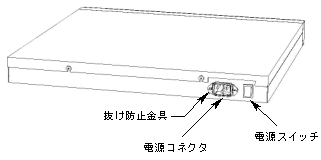

図 1.1-5 AX2002R背面外観
（2）コネクタ
各コネクタに接続するケーブルについては，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照してください。
（3）LEDおよびスイッチ
各LEDの番号が表の番号に対応しています。

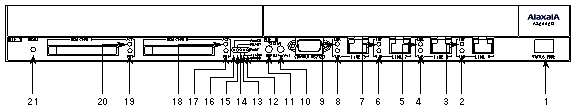

図 1.1-6 AX2002R正面パネル
表 1.1-2 AX2002R正面パネルLEDの表示，スイッチについて
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
STATUS CODE |
7SEG：緑 |
装置の状態等の表示用7SEG 10進2桁 |
緑点灯：00〜99の装置状態コードを表示（POST LED点灯によりコード内容異なる） |
|
2 |
T／R 0 |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
3 |
LNK 0 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
4 |
T／R 1 |
LED：緑 |
LINE1の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
5 |
LNK 1 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
6 |
T／R 2 |
LED：緑 |
LINE2の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
7 |
LNK 2 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
8 |
T／R 3 |
LED：緑 |
LINE3の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
9 |
LNK 3 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
10 |
STATUS |
LED：緑 |
内蔵イーサの動作状態を示す |
緑点灯：動作可能 |
|
11 |
STATUS |
LED：緑 |
RMPの動作状態を示す |
緑点灯：動作可能 |
|
12 |
POST |
LED：緑 |
STATUS CODEがRM−CPUの初期診断コードを表示している状態を示す |
緑点灯：STATUS CODE（7SEG）がRM−CPUの初期診断コードを表示している状態を示す |
|
13 |
ALARM |
LED：赤 |
装置障害発生を示す |
赤点灯：装置の障害発生 |
|
14 |
ERROR |
LED：黄 |
装置の部分障害発生を示す |
黄点灯：装置の部分障害発生 |
|
15 |
READY |
LED：緑 |
装置の動作可能状態を示す |
緑点灯：動作可能 |
|
16 |
POWER |
LED：緑 |
電源の投入状態を示す |
緑点灯：RMP内の出力電圧が正常 |
|
17 |
PRIMARY 0 |
LED：緑 |
MEM CARD 0の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
18 |
ACCESS 0 |
LED：緑 |
点灯 ：メモリカード0アクセス中（メモリカード取り外し禁止） |
|
|
19 |
PRIMARY 1 |
LED：緑 |
MEM CARD 1の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
20 |
ACCESS 1 |
LED：緑 |
点灯 ：メモリカード1アクセス中（メモリカード取り外し禁止） |
|
|
21 |
RESET |
スイッチ |
装置のマニュアルリセットスイッチ（注2） |
装置を再起動する |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
|
|
RESETスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。 |
1.1.3 AX2002RX
AX2002RXは以下のハードウェア仕様を備えています。
・内蔵イーサネットポート（10BASE−T／100BASE−TX）：4ポート
・ネットワークインタフェースボード用スロット：2スロット
・メモリスロット（装置内部）：2スロット（256MB×2）
・CONSOLE（RS−232C）ポート：1ポート
（1）外観図
図 1.1-7 AX2002RX正面外観
図 1.1-8 AX2002RX背面外観
（2）コネクタ
各コネクタに接続するケーブルについては，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照してください。
（3）LEDおよびスイッチ
各LEDの番号が表の番号に対応しています。

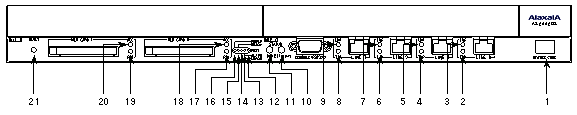

図 1.1-9 AX2002RX正面パネル
表 1.1-3 AX2002RX正面パネルLEDの表示，スイッチについて
|
番号 |
名 称 |
種 類 |
状 態 |
内 容 |
|
1 |
STATUS CODE |
7SEG：緑 |
装置の状態等の表示用7SEG 10進2桁 |
緑点灯：00〜99の装置状態コードを表示（POST LED点灯によりコード内容異なる） |
|
2 |
T／R 0 |
LED：緑 |
LINE0の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
3 |
LNK 0 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
4 |
T／R 1 |
LED：緑 |
LINE1の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
5 |
LNK 1 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
6 |
T／R 2 |
LED：緑 |
LINE2の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
7 |
LNK 2 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
8 |
T／R 3 |
LED：緑 |
LINE3の動作状態を示す |
緑点灯：パケット送信中または受信中 |
|
9 |
LNK 3 |
LED：緑 |
緑点灯：リンク確立（注1） |
|
|
10 |
STATUS |
LED：緑 |
内蔵イーサの動作状態を示す |
緑点灯：動作可能 |
|
11 |
STATUS |
LED：緑 |
RMPの動作状態を示す |
緑点灯：動作可能 |
|
12 |
POST |
LED：緑 |
STATUS CODEがRM−CPUの初期診断コードを表示している状態を示す |
緑点灯：STATUS CODE（7SEG）がRM−CPUの初期診断コードを表示している状態を示す。 |
|
13 |
ALARM |
LED：赤 |
装置障害発生を示す |
赤点灯：装置の障害発生 |
|
14 |
ERROR |
LED：黄 |
装置の部分障害発生を示す |
黄点灯：装置の部分障害発生 |
|
15 |
READY |
LED：緑 |
装置の動作可能状態を示す |
緑点灯：動作可能 |
|
16 |
POWER |
LED：緑 |
電源の投入状態を示す |
緑点灯：RMP内の出力電圧が正常 |
|
17 |
PRIMARY 0 |
LED：緑 |
MEM CARD 0の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
18 |
ACCESS 0 |
LED：緑 |
点灯 ：メモリカード0アクセス中（メモリカード取り外し禁止） |
|
|
19 |
PRIMARY 1 |
LED：緑 |
MEM CARD 1の状態を示す |
緑点灯：プライマリとして起動されたことを表わす |
|
20 |
ACCESS 1 |
LED：緑 |
点灯 ：メモリカード1アクセス中（メモリカード取り外し禁止） |
|
|
21 |
RESET |
スイッチ |
装置のマニュアルリセットスイッチ（注2） |
装置を再起動する |
（注1）：ツイストペアが正しくない場合，相手側でケーブル未接続でも点灯することがあります。その場合，「3章 インタフェースケーブルおよびセットアップ端末の準備」を参照し，正しいツイストペアにしてください。
（注2）：スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
|
|
RESETスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。 |
1.1.4 付属品
本装置の付属品について説明します。
（1）電源ケーブル（1本）
AC100V用電源ケーブルです。
図 1.1-10 電源ケーブル
|
|
電源ケーブルは付属のものをご使用ください。付属以外のものを使用しますと火災･感電の原因になります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。 |
（2）ゴム足（4個）
本体を卓上に設置する場合に使用します。
図 1.1-11 ゴム足
（3）ラック固定金具S（2個）
本体を19型オープンラックに取り付ける場合に使用します。
図 1.1-12 ラック固定金具S
（4）ラック固定金具L（2個）
本体を19型キャビネットラックに搭載する場合に使用します。
図 1.1-13 ラック固定金具L
（5）ガイド金具（2個）
本体を19型キャビネットラックに搭載する場合に使用します。
図 1.1-14 ガイド金具
（6）ラック固定金具取り付けネジ M4×8（12個）
ラック固定金具Sおよびラック固定金具Lを本体に取り付ける場合に使用します。
図 1.1-15 ラック固定金具取り付けネジ
