AX7800Sでは,階層化シェーパを使用して,広域イーサネット網で仮想専用線を実現できます。専用線,フレームリレー,ATM回線から低料金・高速な広域イーサネット網へ容易に移行できます。
階層化シェーパの特長を次に示します。
- 契約帯域までシェーピングして契約帯域内でさらに4クラスのQoS制御
- 1Gbit/sイーサネット上でのVLANとアプリケーションを意識したシェーピング
- きめ細かなパラメータ指定 (パケットのL2ヘッダ,L3ヘッダ,L4ヘッダの一部)
- 高いシェーピング精度(約数%以内)

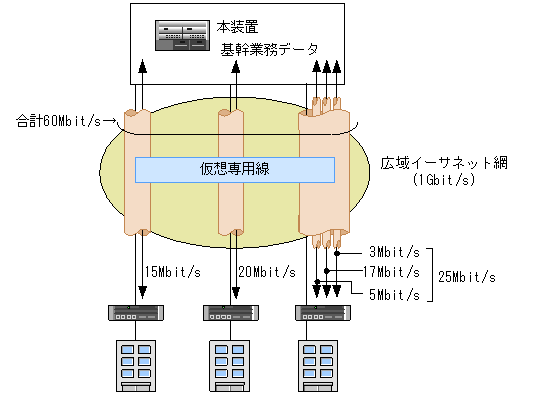

階層化シェーパによる仮想専用線を次の図に示します。
図1-2 階層化シェーパによる仮想専用線
