AX1200S

強固なセキュリティを実現する ファーストイーサネット・レイヤ2スイッチ

AX1200S

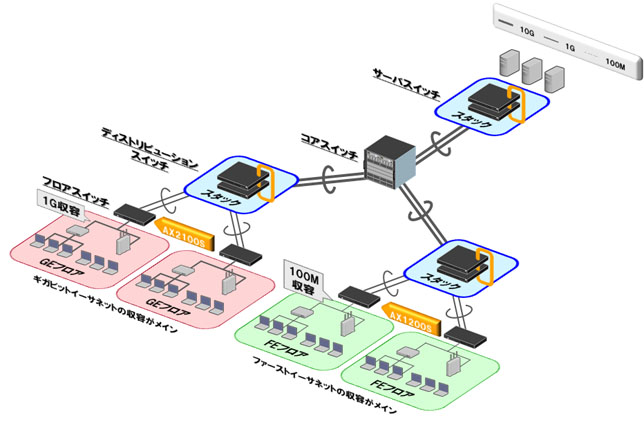

AX1200Sシリーズは、AXシリーズとしての一貫した接続性、操作性、相互運用性を保ちます。1Uのコンパクトなサイズでアップリンクに10/100/1000BASE-TとSFPポートを2つずつ搭載しており、上位AXシリーズと合わせ多様な環境に応じた企業ネットワークを実現できます。

AX1240Sはハード・ソフトの強化を行い、さらなる高度な要求に対応する2nd Generation エッジスイッチです。

AX1250SはAX1240Sと同等機能を有し、環境条件の厳しい工場、鉄道、道路などで使用するために耐熱性、防塵性を高めたエッジスイッチです。

Interop Tokyo 2010 プロダクト部門 中小企業向けネットワークインフラ構築製品 グランプリ (AX1250S)

Interop Tokyo 2010
プロダクト部門
中小企業向けネットワークインフラ構築製品
グランプリ (AX1250S)

1.統一ラインナップの実現

ローエンドスイッチの提供
  • ローエンドのファーストイーサネットレイヤ2スイッチとしてエッジの部分をカバーし、AXシリーズとしての一貫した接続性、操作性、相互運用性を保ちます。

2.強固なセキュリティ

認証・検疫ソリューション
  • IEEE802.1X認証機能、Web認証機能およびMAC認証機能を用いた認証方式により、 エッジの物理構成の自由度を保ちつつ、ユーザまたはPCを認証し、任意のVLANに 加入させることが可能。
不正なDHCPサーバ/固定IP端末の排除
  • DHCP Snoopingにより、不正なDHCPサーバや、固定IPアドレス端末を排除する等、 強固なセキュリティ対策が可能。
RSA SecurID®システムとWeb認証の連携(AX1240S/AX1250Sのみ)
  • AX1240S/AX1250Sではより強固なセキュリティ向上機能としてRSA SecurID®のワンタイムパスワード認証機能を使用したWeb認証が可能。
    (本機能はソフトウェアオプションライセンスを別途購入する必要があります。)

3.ミッションクリティカル対応のネットワークを実現する高信頼性

高い装置品質
  • 厳選した部品と厳しい設計・検査基準による装置の高い信頼性
多様な冗長ネットワーク構築
  • 高速な経路切り替え
    リンクアグリゲーション(IEEE802.3ad)、UDLD、高速スパニングツリーなどの標準機能と、GSRP awareなどの独自機能で冗長化した高信頼ネットワークを構築可能。
  • 重要なパケットや音声パケットを優先するQoS機能をサポート
L2ループ回避
  • UDLD機能によりスパニングツリーでのループ発生や、リンクアグリゲーションでのフレーム紛失を未然に防ぐことが可能。
  • L2ループ検知機能によりネットワーク上の装置の誤接続を検知し、ループの発生を防ぐことが可能。
アップリンク・リダンダント(AX1240S/AX1250Sのみ)
  • アップリンク・リダンダントで上位L2スイッチと逆三角形構成で接続し、AX1240S/AX1250Sによりプライマリ・セカンダリを切り替え可能。本機能によりスパニングツリー(STP)を使用しないで、冗長構成を構築可能。
リングプロトコル(AX1240S/AX1250Sのみ)
  • 多様なリングネットワーク構成に対応したAutonomous Extensible Ring Protocolにより、高速で安定したレイヤ２冗長を実現(トランジットのみサポート)
動作条件の強化(AX1250Sのみ)
  • 厳選した部品を採用することにより動作条件を50℃に拡大
  • 50℃対応でありながらファンレス化することで、装置内に吸いこまれる埃・塵によるトラブルを低減

4.コンボポート ギガビットアップリンク対応

ギガビットアップリンク対応
  • 10/100/1000BASE-Tまたは1000BASE-X(SX/SX2/LX/LH)を組み合せて同時に2ポート利用可能であり、多様なネットワーク環境に対応。

5.優れたネットワーク管理、保守・運用

基本的なMIB-IIに加え、RMON等の豊富なMIBをサポート
AX2430SのCLIを継承し、システム全体としての運用操作の容易化を実現
SDメモリカード採用
  • ログの保存やソフトウェアアップデートに対応。
コンソールポートを前面に配置
ON-APIに対応し、「ITシステムとの連携」および「ネットワーク運用管理の自動化・可視化・簡単化」を実現する新しい運用管理システムOAN(*1)の一部として機能
安定運用に適した装置冷却方式(AX1230S-48T2C、AX1230S-24P2C、AX1240S-48T2C、AX1240S-24P2C)
  • 側面吸気、背面排気の採用により、ラック搭載時に他装置の排熱の影響を受けにくく、安定した運用が可能。
SSH(AX1240S/AX1250Sのみ)
  • SSHにより通信経路の暗号化が行われることで、ネットワーク上の悪意ある第三者の盗聴・改竄・なりすまし等から通信を保護。
CFM(Conectivity Falut Management)(EtherOAM)(AX1240S/AX1250Sのみ)
  • Continuity Check(CC), LoopBack, LinkTraceによるレイヤ2レベルでの接続性監視や障害管理が可能。
*1
OAN(Open Autonomic Networking):
アラクサラネットワークスが提唱するネットワーク機器管理コンセプト

6.コンパクト設計

コンパクトな筐体
  • 奥行最大35.0cm、高さが最大4.3cm(1U)とコンパクト。

7.ファンレス設計

ファンレス(AX1230S-24T2C、AX1240S-24T2C、AX1250S-24T2C)
  • 機器内に吸い込まれる埃によるトラブルの発生を減らすとともに、騒音のない静かなオフィス環境を実現。

8.PoEによる電力線の排除

IP電話機、無線LAN APなどのPoEデバイスを収容(AX1230S-24P2C、AX1240S-24P2C)
  • 電力線配線工事をなくし、ケーブル増による煩わしさを減らすと同時に電力線配線コストを削減、工事期間の短縮を実現。
  • AX1240S-24P2CはPoE(IEEE802.3af)のフル給電(最大370W)対応により、Class3(最大15.4W)の受電装置を最大24ポート分まで接続可能です。また、PoE Plus (IEEE802.3at)に対応し、Class4(最大 30.0W)の受電装置を接続可能になります。(最大12ポート)

9.省エネ機能

ダイナミック省電力機能(AX1240S/AX1250Sのみ)
  • 長期連休や土日、祝祭日、夜間などのスケジュール設定に従い、装置自身やポート給電状態を制御できる機能。
セキュアWake On LAN (AX1240S/AX1250Sのみ)
  • 自宅や外出先から社内ネットワーク経由で本装置にWebブラウザでアクセスし、社内自席PCの電源を投入することが可能。リモートデスクトップ環境に導入することで、任意に自席PC電源をON/OFFすることができるため、システム全体の省エネルギー化を図ることができます。(本機能はソフトウェアオプションライセンスを別途購入する必要があります。)

10.IPv6対応

  • IPv6マルチキャストパケット送出をコントロールするMLD Snoopingに対応。

11.きめ細やかなQoS

  • L2スイッチでありながら、L2/L3/L4フローを識別し、優先制御や帯域制御を実行可能。また、ToS、CoSのマーキング、ToS/CoSのマッピングに対応し、IP電話などアプリケーション特性に応じて最適にパケットのQoS処理・配送が可能。

12.RoHS指令に準拠

仕様
モデル AX1250S-24T2C
性能 最大スイッチング容量 8.8Gbps
最大パケット処理性能 6.5Mpps
ポート数 1000BASE-X (SFP)
(SX/SX2/LX/LH/BX)		 2*1　
10/100/1000BASE-T 2*1
10/100BASE-TX 【PoE無し】 24
10/100BASE-TX 【PoE/PoE Plus】 -
レイヤ2機能 最大MACエントリ数 16,384
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、MAC VLAN、プロトコルVLAN
スパニングツリープロトコル (STP) STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、MSTP(IEEE 802.1s)、PVST+、BPDUフィルタ、PortFast、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル Autonomous Extensible Ring Protocol*2
ネットワーク機能 認証機能 IEEE 802.1X認証、Web認証(ダイナミックVLANモード/固定VLANモード)、Web認証各種機能(URLリダイレクト、画面編集、中間証明書)、MAC認証(ダイナミックVLANモード/固定VLANモード)、マルチステップ認証、同一ポートの固定VLANモード/ダイナミックVLANモード混在
セキュリティ機能 DHCP Snooping、ポート間中継遮断、EAPOLフォワーディング、フィルタリング、強制認証、Web認証用ワンタイムパスワード(RSA SecurID)、Web認証用Single Sign Onクライアント
QoS IEEE 802.1p、ToS/CoSマッピング、シェーピング
高信頼化・運用性向上機能 リンクアグリゲーション(IEEE 802.3ad)、ストームコントロール、ジャンボフレーム、IEEE802.3ah/UDLD、GSRP aware、GSRP aware拡張機能、L2ループ検知、アップリンク・リダンダント機能、EtherOAM
運用管理機能 運用管理機能 SNMPv1/v2c、MIB II、RMON、syslog、telnet、ftp、ポートミラーリング、NTP、ping、traceroute、ロギング(SDカード)、ファームウェアアップデート(SDカード)、RADIUS、LLDP、ON-API、AX-Config-Master、AX-Networker's -Utiltiy、IPv4 DHCPサーバ、SSHv1/v2、省エネ運転モード
操作 CLI(AX2400Sシリーズベース*3)
省電力機能 スタティック省電力 ポート電力供給OFF
ダイナミック省電力 スケジュールスリープ、ポート電力供給OFF(スケジューリング)、未使用ポート省電力、セキュアWake On LAN
設備条件 入力電圧 AC100〜120V/200〜240V
最大入力電流(A) 0.18@100VAC
0.10@200VAC
最大消費電力(W) 18/21*4
最大発熱量(kJ/h) 65/76*4
ファン 無し
外形寸法WxDxH(mm) 445x200x43(1U)
質量(kg)本体のみ 2.8
省エネ法表示事項*5 エネルギー消費効率 (W/Gbps) 区分Ａ 3.9 (基準値 4.1)
最大実効伝送速度 (Gbps) 4.4
測定時のポート速度
およびポート数		 1Gbps 2
100Mbps 24
PoE最大供給電力 (W) -
環境条件 動作許容範囲温度 -10℃〜50℃(起動時は0℃〜50℃)*6
非動作時温度(非通電時) -10℃〜50℃
保存および輸送時温度 -25℃〜60℃
動作許容範囲湿度 20%〜80%(結露しないこと)
非動作時湿度(非通電時) 8%〜90%(結露しないこと)
保存および輸送時湿度 5%〜100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん : 0.15mg/m3以下
*1
1000BASE-Tと1000BASE-Xは排他使用(同時使用不可)となります
*2
トランジットのみサポート
*3
上位シリーズとの機能差等により多少異なる部分があります
*4
1000BASE-LH(SFP) 2ポート使用時
*5
省エネ法で定める測定方法に基づく値
*6
SFP使用時の動作許容範囲はAX1250Sデータシートをご確認ください
仕様
モデル AX1240S-24T2C AX1240S-48T2C AX1240S-24P2C
性能 最大スイッチング容量 8.8Gbps 13.6Gbps 8.8Gbps
最大パケット処理性能 6.5Mpps 10.1Mpps 6.5Mpps
ポート数 1000BASE-X (SFP)
(SX/SX2/LX/LH/BX)		 2*1 2*1 2*1
10/100/1000BASE-T 2*1 2*1 2*1
10/100BASE-TX 【PoE無し】 24 48 -
10/100BASE-TX 【PoE/PoE Plus】 - - 24*2
レイヤ２機能 最大MACエントリ数 16,384
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、MAC VLAN、プロトコルVLAN
スパニングツリープロトコル (STP) STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、MSTP(IEEE 802.1s)、PVST+、BPDUフィルタ、PortFast、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル Autonomous Extensible Ring Protocol*3
ネットワーク機能 認証機能 IEEE 802.1X認証、Web認証(ダイナミックVLANモード/固定VLANモード)、Web認証各種機能(URLリダイレクト、画面編集、中間証明書)、MAC認証(ダイナミックVLANモード/固定VLANモード)、マルチステップ認証、同一ポートの固定VLANモード/ダイナミックVLANモード混在
セキュリティ機能 DHCP Snooping、ポート間中継遮断、EAPOLフォワーディング、フィルタリング、強制認証、Web認証用ワンタイムパスワード(RSA SecurID)、Web認証用Single Sign Onクライアント
QoS IEEE 802.1p、ToS/CoSマッピング、シェーピング
高信頼化・運用性向上機能 リンクアグリゲーション(IEEE 802.3ad)、ストームコントロール、ジャンボフレーム、IEEE802.3ah/UDLD、GSRP aware、GSRP aware拡張機能、L2ループ検知、アップリンク・リダンダント機能、EtherOAM
運用管理機能 運用管理機能 SNMPv1/v2c、MIB II、RMON、syslog、telnet、ftp、ポートミラーリング、NTP、ping、 traceroute、ロギング(SDカード)、ファームウェアアップデート(SDカード)、RADIUS、LLDP、ON-API、AX-Config-Master、AX-Networker's -Utiltiy、IPv4 DHCPサーバ、SSHv1/v2、省エネ運転モード
操作 CLI(AX2400Sシリーズベース*4)
省電力機能 スタティック省電力 ポート電力供給OFF
ダイナミック省電力 スケジュールスリープ、ポート電力供給OFF(スケジューリング）、未使用ポート省電力、セキュアWake On LAN
設備条件 入力電圧 AC100〜120V/200〜240V
最大入力電流(A) 0.18@100VAC
0.10@200VAC		 0.31@100VAC
0.17@200VAC		 4.6@100VAC
2.4@200VAC
最大消費電力(W) 18/21*5 30/33*5 450/453*5
最大発熱量(kJ/h) 65/76*5 108/119*5 1620/1631*5
ファン 無し 有り 有り
外形寸法WxDxH(mm) 445x200x43(1U) 445x250x43(1U) 445x350x43(1U)
質量(kg)本体のみ 2.8 3.8 5.8
省エネ法表示事項*6 エネルギー消費効率 (W/Gbps) 区分 A 3.7
(基準値 4.1)		 区分 A 4.1
(基準値 4.7)		 -*7
最大実効伝送速度 (Gbps) 4.4 6.8 -*7
測定時のポート速度
およびポート数		 1Gbps 2 2 -*7
100Mbps 24 48 -*7
PoE最大供給電力 (W) - - 369.6/装置、30.0/ポート*2*7
環境条件 動作許容範囲温度 0℃〜45℃
非動作時温度(非通電時) -10℃〜45℃
保存および輸送時温度 -25℃〜60℃
動作許容範囲湿度 20%〜80%(結露しないこと)
非動作時湿度(非通電時) 8%〜90%(結露しないこと)
保存および輸送時湿度 5%〜100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん : 0.15mg/m3以下
*1
1000BASE-Tと1000BASE-Xは排他使用(同時使用不可)となります
*2
受電装置の電力クラスがClass3(15.4W)の場合は、給電可能なポート数は最大で24ポート、Class4(30.0W)の場合は、最大で12ポートになります
*3
トランジットのみサポート
*4
上位シリーズとの機能差等により多少異なる部分があります
*5
1000BASE-LH(SFP) 2ポート使用時
*6
省エネ法で定める測定方法に基づく値
*7
AX1240S-24P2CはPoE最大供給電力率が16を超えるため省エネ法(2009年）の適用外
仕様
モデル AX1230S-24T2CA AX1230S-48T2C AX1230S-24P2CA
性能 最大スイッチング容量 8.8Gbps 13.6Gbps 8.8Gbps
最大パケット処理性能 6.5Mpps 10.1Mpps 6.5Mpps
ポート数 1000BASE-X (SFP) (SX/SX2/LX/LH/BX) 2*1 2*1 2*1
10/100/1000 BASE-T 2*1 2*1 2*1
10/100BASE-TX 【PoE無し】 24 48 -
10/100BASE-TX 【PoE有り】 - - 24*2
レイヤ２機能 最大MACエントリ数 8,192
VLAN ポートVLAN、Tag-VLAN(IEEE 802.1Q)、MAC VLAN、プロトコルVLAN
スパニングツリー
プロトコル (STP)		 STP(IEEE 802.1D)、RSTP(IEEE 802.1w)、MSTP(IEEE 802.1s)、PVST+、BPDUフィルタ、PortFast、ルートガード、ループガード
マルチキャスト連携機能 IGMPv1/v2 Snooping、MLDv1/v2 Snooping
リングプロトコル -
ネットワーク機能 認証機能 IEEE 802.1X認証、Web認証(ダイナミックVLANモード/固定VLANモード)、Web認証各種機能(URLリダイレクト、画面編集、中間証明書)、MAC認証(ダイナミックVLANモード/固定VLANモード)、同一ポートの固定VLANモード/ダイナミックVLANモード混在
セキュリティ機能 DHCP Snooping、ポート間中継遮断、EAPOLフォワーディング、フィルタリング、強制認証
QoS IEEE 802.1p、ToS/CoSマッピング、シェーピング
高信頼化・運用性向上機能 リンクアグリゲーション(IEEE 802.3ad)、ストームコントロール、ジャンボフレーム, IEEE 802.3ah/UDLD、GSRP aware、GSRP aware拡張機能、L2ループ検知
運用管理機能 運用管理機能 SNMPv1/v2c、MIB II、RMON、syslog、telnet、ftp、ポートミラーリング、NTP、ping、 traceroute、ロギング(SDカード)、ファームウェアアップデート(SDカード)、RADIUS、LLDP、ON-API、AX-Config-Master、AX-Networker's -Utiltiy、IPv4 DHCPサーバ
操作 CLI (AX2400Sシリーズベース*3)
省電力機能 スタティック省電力 ポート電力供給OFF
ダイナミック省電力 -
設備条件 入力電圧 AC100〜120V/200〜240V
最大入力電流(A) 0.3@100VAC
0.2@200VAC		 0.6@100VAC
0.3@200VAC		 2.9@100VAC
1.5@200VAC
最大消費電力(W) 25/28*4 50/53*4 240/243*4
最大発熱量(kJ/h) 90/101*4 180/191*4 864/875*4
ファン 無し 有り 有り
外形寸法WxDxH(mm) 445x200x43(1U) 445x250x43(1U) 445x350x43(1U)
質量(Kg)本体のみ 2.8 4.5 6.0
省エネ法表示事項*5 エネルギー消費効率 (W/Gbps) 区分 A 4.5
(基準値 4.1)		 区分 A 5.2
(基準値 4.7)		 区分 A 7.0
(基準値 6.4)
最大実効伝送速度 (Gbps) 4.4 6.8 4.4
測定時のポート速度
およびポート数		 1Gbps 2 2 2
100Mbps 24 48 24
PoE最大供給電力 (W) - - 169.4/装置、15.4/ポート*2
環境条件 動作許容範囲温度 0℃〜40℃
非動作時温度(非通電時) -10℃〜43℃
保存および輸送時温度 -25℃〜60℃
動作許容範囲湿度 20%〜80%(結露しないこと)
非動作時湿度(非通電時) 8%〜90%(結露しないこと)
保存および輸送時湿度 5%〜100%未満(結露しないこと)
浮遊粉じん 約10ミクロン以下の浮遊粉じん : 0.15mg/m3以下
*1
10/100/1000BASE-TとSFPポートはポート単位で排他使用となります
*2
受電装置の電力クラスがClass0およびClass3(7〜15.4W)の場合は、給電可能なポート数は最大で11ポートになります
*3
上位シリーズとの機能差等により多少異なる部分があります
*4
1000BASE-LH(SFP) 2ポート使用時
*5
省エネ法で定める測定方法に基づく値

モデル一覧

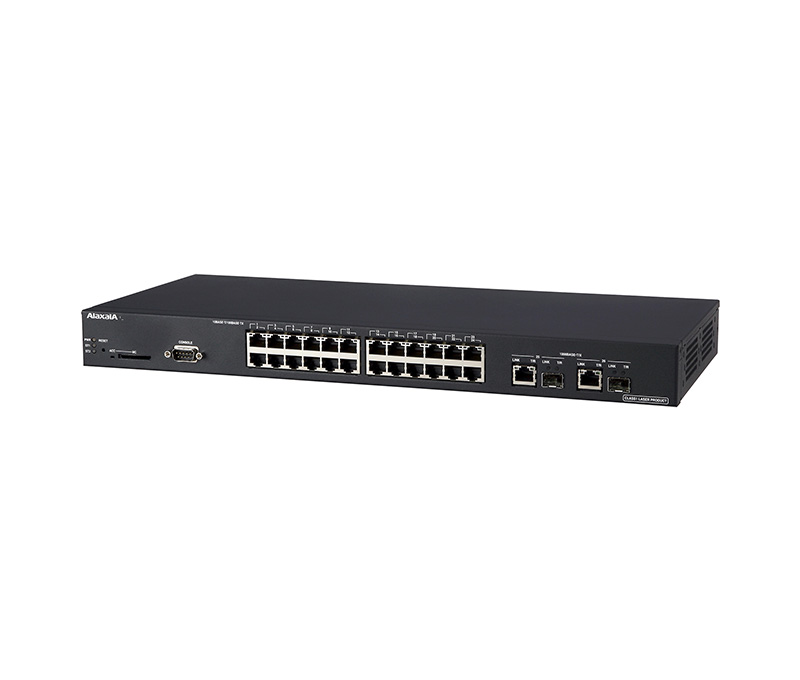

AX1250S-24T2C
AX1250S-24T2C

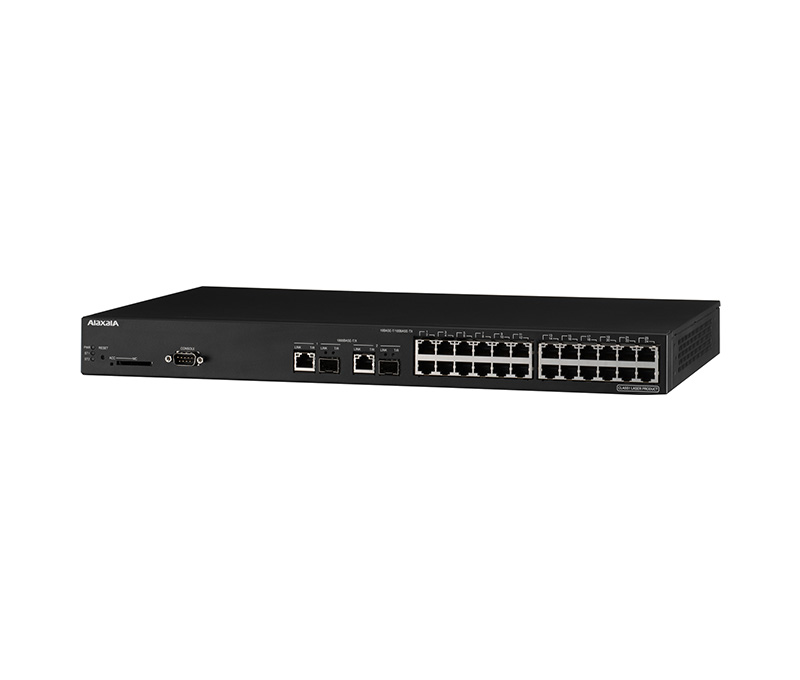

AX1240S-24T2C
AX1240S-24T2C

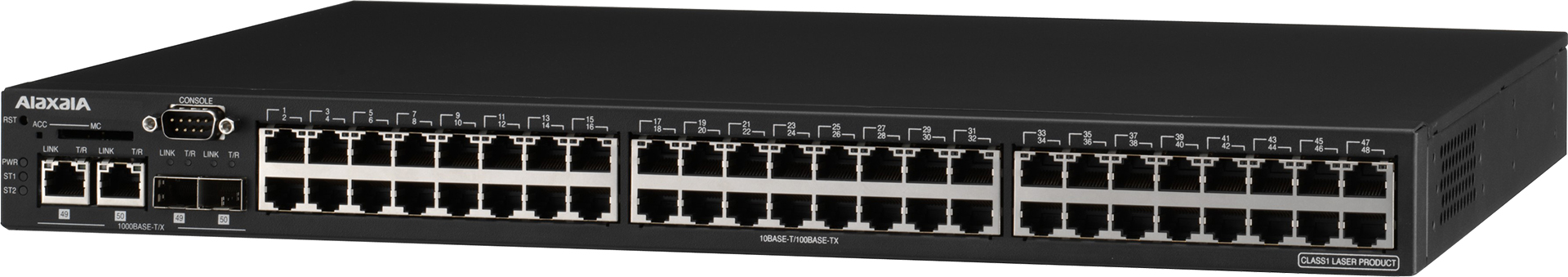

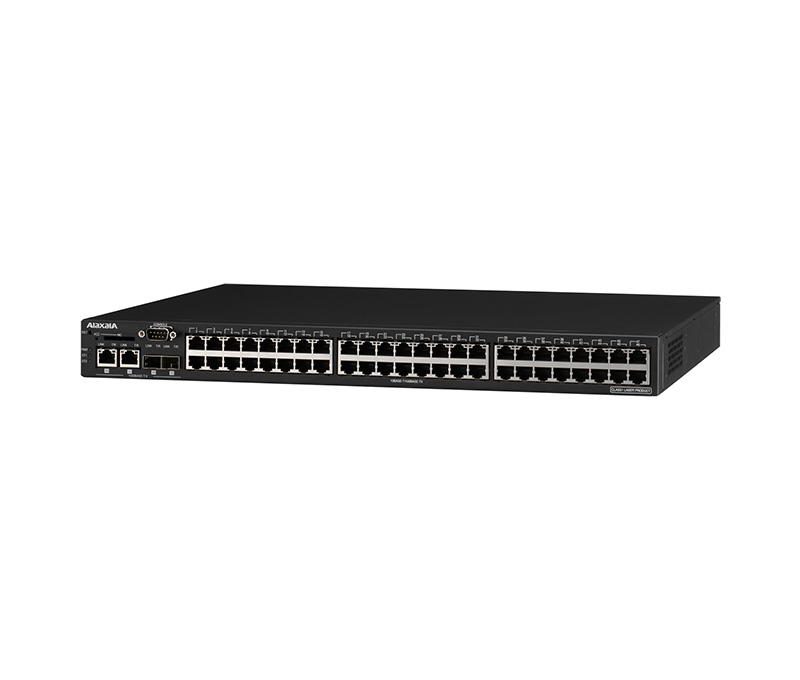

AX1240S-48T2C
AX1240S-48T2C

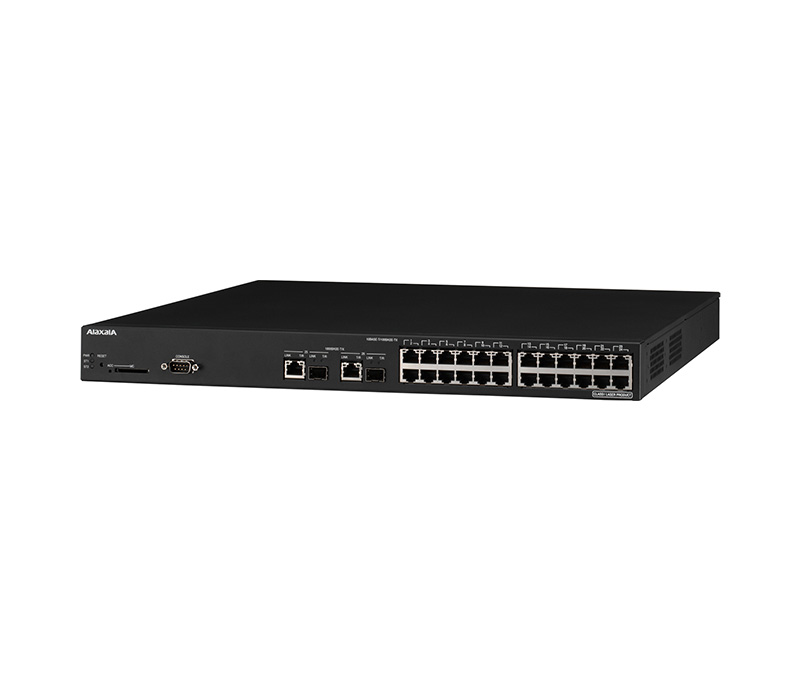

AX1240S-24P2C
AX1240S-24P2C

AX1230S-24T2CA
AX1230S-24T2CA

AX1230S-48T2C
AX1230S-48T2C

AX1230S-24P2CA
AX1230S-24P2CA
